SolidWorks爆炸图怎么做？完整制作步骤与应用技巧详解

在机械设计和产品装配过程中，爆炸图是一种非常常见的表达方式。通过将装配体中的零部件按照装配关系依次展开，可以直观展示产品结构、零件组成以及装配顺序，因此被广泛应用于产品设计、装配指导、技术文档和售后服务等场景。

对于许多工程师来说，SolidWorks爆炸图是装配设计阶段的重要输出内容。那么，SolidWorks爆炸图怎么做？制作过程中需要注意哪些问题？本文将结合实际应用场景进行详细介绍。

什么是SolidWorks爆炸图？

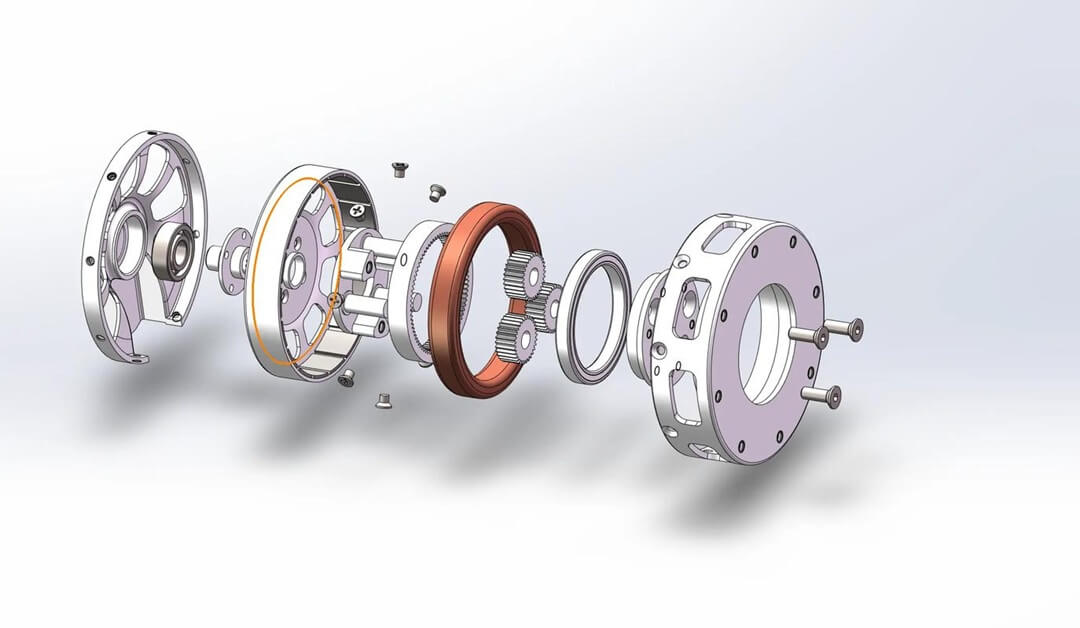

爆炸图（Exploded View）是将装配体中的各个零部件按照一定方向和距离展开显示的一种视图形式。

与普通装配图相比，爆炸图能够更加清晰地展示：

• 产品内部结构

• 零部件组成关系

• 装配顺序

• 零件安装位置

例如减速机、阀门、工业设备、自动化产线等复杂产品，往往包含数十甚至数百个零部件。通过爆炸图，可以快速理解产品结构，大幅提升沟通和培训效率。

在SolidWorks中，爆炸图属于装配体功能的一部分，用户可以直接在装配环境下创建和编辑爆炸视图。

SolidWorks爆炸图怎么做？

第一步：打开装配体模型

首先打开需要制作爆炸图的装配体文件。

需要注意的是，爆炸图只能基于装配体创建，因此零件文件（Part）无法直接生成爆炸图。

在开始之前，建议确认：

• 装配关系已完全定义

• 零部件位置正确

• 装配结构无错误

这样可以避免后续调整过程中出现异常。

第二步：创建爆炸视图

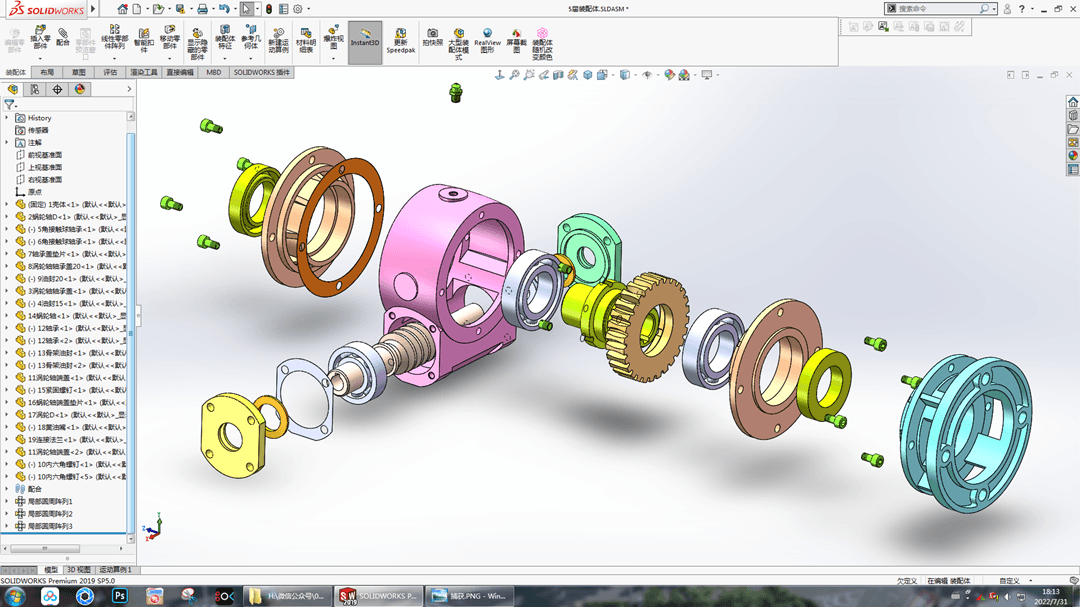

在装配体环境中，选择：装配体——爆炸视图（Exploded View），系统会进入爆炸视图编辑模式。

此时可以选择需要展开的零部件，并指定移动方向。

常见移动方式包括：

• 沿X轴移动

• 沿Y轴移动

• 沿Z轴移动

• 按零件面法向移动

建议按照实际装配顺序进行展开，这样生成的爆炸图更符合工程应用需求。

第三步：设置爆炸步骤

复杂产品通常需要多个爆炸步骤。

例如：

第一步：拆出外壳

第二步：展开传动机构

第三步：展开轴承组件

第四步：展开标准件

通过分步骤展开，可以使爆炸图层次更加清晰。

对于大型设备，不建议一次性拉开所有零件，否则容易导致视图混乱，影响后续标注和出图。

第四步：调整零件位置

爆炸图创建完成后，需要进一步优化视觉效果。

重点检查：

• 零件是否重叠

• 展开距离是否合理

• 装配关系是否清晰

• 是否影响尺寸标注

合理的爆炸图应做到结构清晰、层级明确，同时保留产品整体形态。

第五步：保存爆炸视图

调整完成后保存爆炸视图。

后续无论是生成工程图、导出图片还是制作装配动画，都可以直接调用该爆炸状态。

对于经常需要输出技术资料的企业来说，提前建立标准爆炸视图能够显著提高工作效率。

爆炸图制作过程中常见问题

1.      零件展开方向错误

部分工程师在制作爆炸图时仅考虑视觉效果，没有按照实际装配逻辑展开。结果虽然美观，但失去了工程指导意义。建议始终以真实装配路径为依据。

2.      爆炸距离过大

展开距离过大会导致产品整体结构被破坏。不仅影响阅读，也会增加工程图排版难度。通常应保持适度间距，确保结构关系清晰即可。

3.      忽略标准件管理

螺栓、螺母、垫圈等标准件数量较多。如果全部单独展开，容易造成图面过于复杂。可根据实际需求进行适当组合处理。

4.      爆炸图与BOM不一致

产品设计变更后，如果未同步更新爆炸视图，可能导致BOM与图纸内容不一致。因此建议建立统一的数据管理机制，确保设计数据同步更新。

对于很多企业来说，制作爆炸图只是第一步。爆炸图完成后，往往还需要进一步制作装配指导书、工艺卡片、技术插图、维修手册等工艺文件。

如果采用传统方式，工程师通常需要手动截图、编辑图片、添加标注并整理文档。当产品结构复杂或设计频繁变更时，不仅工作量大，而且容易出现模型与工艺文件不一致的问题。

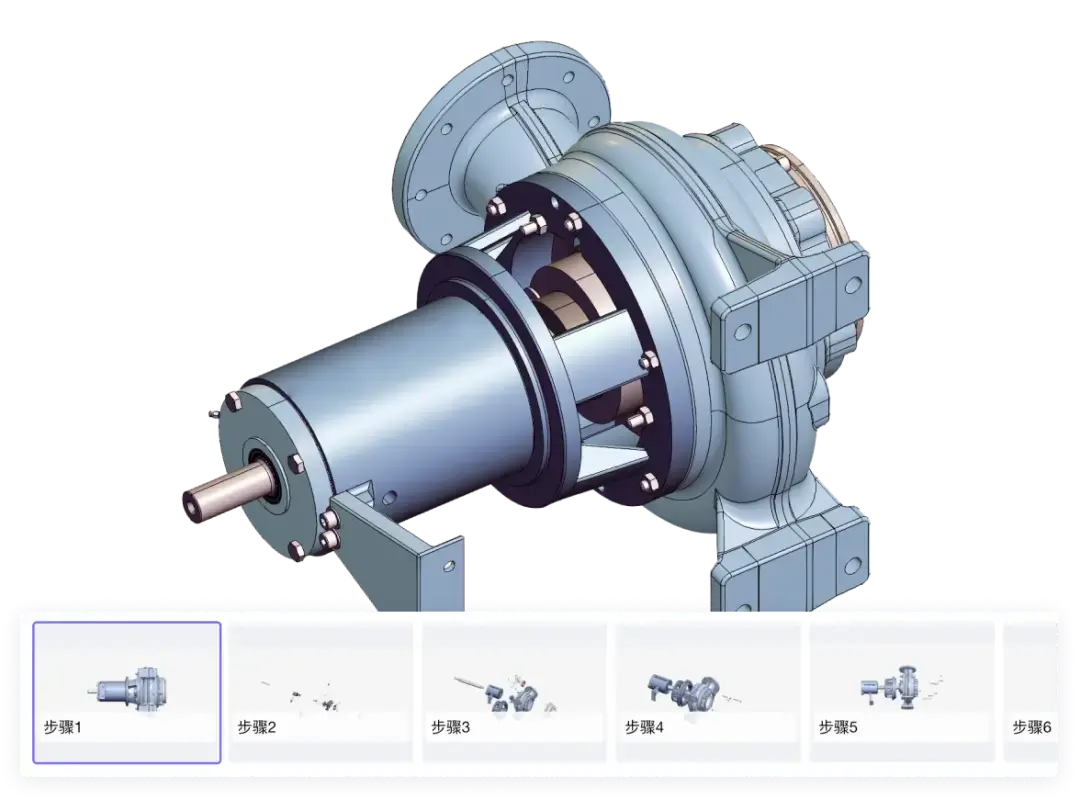

3D工艺大师可直接利用三维CAD模型快速生成爆炸图、装配动画、技术插图以及工艺文档，无需重复截图和手工绘制。当设计模型发生变更时，相关工艺资料也能够同步更新，有效减少重复劳动。对于需要大量编制装配指导文件和工艺文件的制造企业而言，可显著提升工艺编制效率和文档质量。
