工程师常用的STEP看图软件有哪些

在制造业研发过程中，STEP文件已经成为企业之间进行三维数据交换的重要载体。无论是供应商发送的产品模型、客户提供的设计数据，还是内部团队共享的三维装配体，很多工程师都会遇到同一个问题：收到STEP文件后，应该用什么软件查看？

对于设计工程师来说，可以直接通过CAD软件打开模型；但对于工艺、质量、采购、项目管理等岗位而言，仅仅为了查看一个STEP模型而安装专业CAD软件，不仅成本高，而且使用门槛较高。因此，寻找一款合适的STEP查看软件，已经成为许多企业数字化协同过程中的实际需求。

那么，工程师常用的STEP文件查看软件有哪些？企业又该如何选择适合自身业务需求的STEP模型查看软件？

哪些岗位最需要查看STEP模型？

很多人认为STEP文件主要服务于设计部门，但在实际研发和制造过程中，STEP模型早已成为跨部门协同的重要数据载体。

例如：

• 工艺工程师需要查看产品装配关系和零部件结构；

• 采购人员需要确认外购件外形和安装方式；

• 质量人员需要核对产品结构和技术要求；

• 项目经理需要了解整体设计方案和项目进度；

• 客户或合作伙伴需要参与产品评审和方案确认。

也就是说，真正需要使用STEP查看软件的人员，往往远远多于使用CAD设计软件的工程师。

STEP文件查看过程中最常见的4个问题

1. 没有合适的STEP查看软件

很多STEP文件来源于不同企业和不同CAD系统，接收方未必具备对应的软件环境。此时如果没有专业的STEP文件查看软件，往往无法快速查看模型内容。

2. 大型装配体加载缓慢

对于装备制造、汽车零部件、自动化产线等行业，一个STEP模型可能包含数千甚至数万个零部件。普通看图工具在加载大型装配体时容易出现卡顿、延迟甚至崩溃，严重影响工作效率。

3. 只能浏览模型，无法进行分析

部分免费STEP查看软件虽然能够打开文件，但缺少测量、剖切、属性查询等功能。

对于工程师来说，仅仅能够查看模型远远不够，很多工作还需要基于模型进行尺寸分析和结构验证。

4. 无法满足评审需求

在设计评审过程中，评审人员不仅需要查看STEP模型，还需要记录问题、添加批注、跟踪整改进度。

如果STEP模型查看软件不具备评审批注能力，往往仍然需要依赖截图、邮件和会议记录进行沟通，效率较低。

工程师常用的STEP查看软件有哪些？

1. CAD原生软件

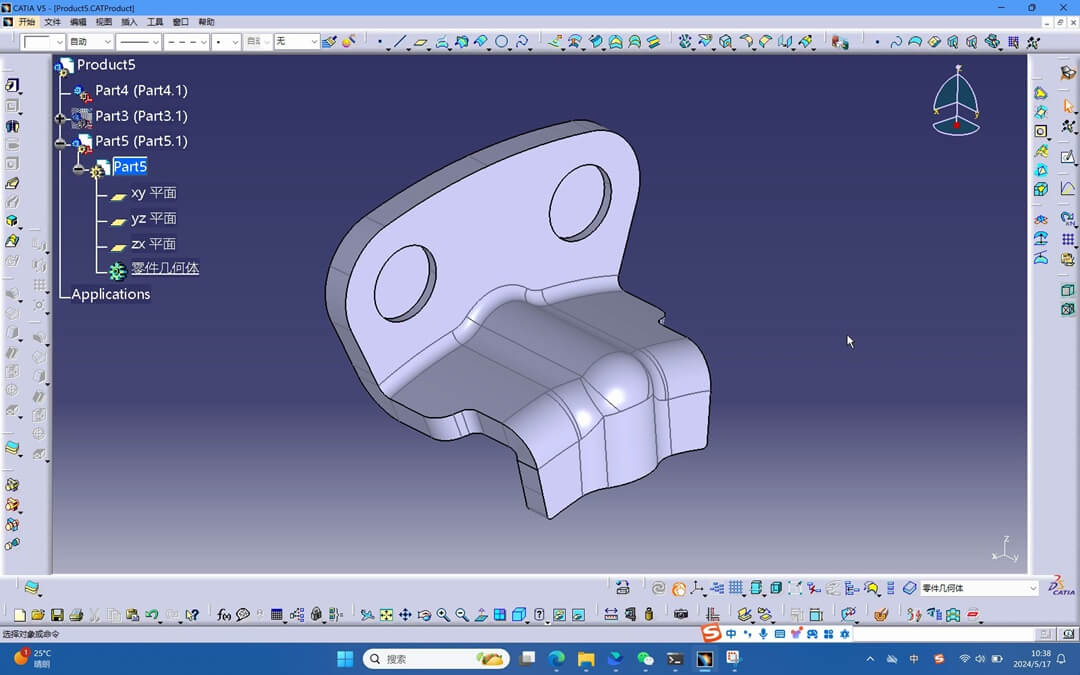

SolidWorks、Creo、CATIA、NX等主流CAD软件均支持STEP文件导入和查看，同时还能够对模型进行编辑和修改。

其优势在于功能完整，但软件成本较高，对非设计人员而言学习和使用门槛也相对较高。因此更适合作为设计工具，而非企业统一的STEP查看软件。

2. eDrawings

eDrawings是一款较为常见的轻量化STEP文件查看软件，能够满足基础模型浏览需求。

对于个人用户或小型项目而言使用方便，但在大型模型处理、批量数据管理以及协同评审方面存在一定局限。

3. FreeCAD

FreeCAD是一款开源三维建模软件，同样支持STEP模型导入和查看。

对于个人学习和预算有限的用户来说是一种可选方案，但在企业级应用场景下，其兼容性、稳定性以及协同能力与专业STEP模型查看软件相比仍有一定差距。

4. 3D一览通

对于制造企业而言，STEP文件查看往往只是工作的开始。设计评审、工艺分析、客户交流以及供应链协同等场景，对STEP模型查看软件提出了更高要求。

3D一览通支持STEP以及多种主流二维、三维CAD格式的查看与评审，无需安装原始设计软件即可快速打开模型。针对大型装配体，系统采用轻量化处理技术，实现模型快速加载和流畅浏览。

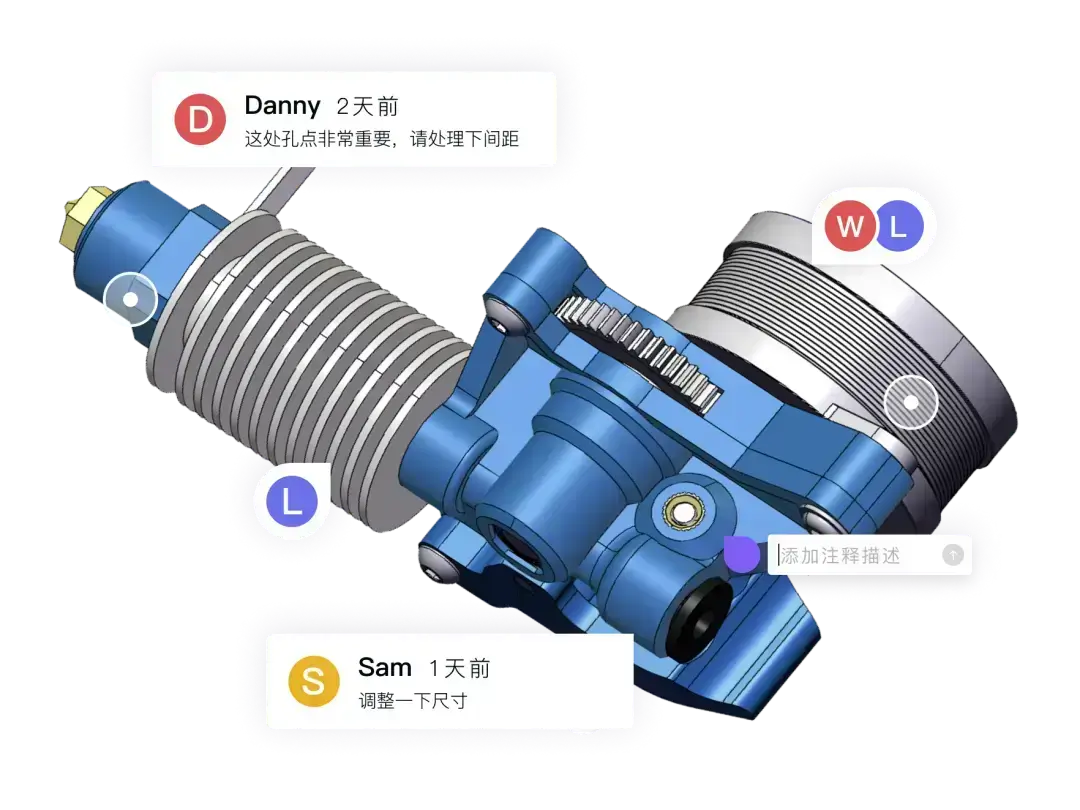

除了基础查看功能外，用户还可以进行测量、剖切、爆炸、属性查询等操作，满足工程分析需求。同时支持批注、问题标记和评审记录管理，帮助设计、工艺、制造等部门基于同一模型开展协同评审，实现问题闭环管理，提高沟通效率。

如何选择适合企业的STEP文件查看软件？

对于企业用户而言，选择STEP查看软件时，建议重点关注以下几个方面：

1.      格式兼容能力

除了STEP文件外，是否支持主流CAD格式统一查看，决定了软件在企业内部的适用范围。

2.      大模型处理能力

能否快速打开大型装配体模型，是衡量STEP模型查看软件性能的重要指标。

3.      测量与分析能力

优秀的STEP文件查看软件应支持测量、剖切、干涉检查、属性查询等功能，帮助工程师开展实际分析工作。

4.      评审批注能力

支持批注、问题标记和意见追踪，有助于提升设计评审和跨部门协同效率。

5.      系统集成能力

是否能够与PDM、PLM、MES等系统集成，将直接影响企业后续数字化建设和数据流转效率。

随着研发协同需求不断提升，企业对于STEP查看软件的要求也从“能打开文件”逐步发展为“能够支撑设计评审和业务协同”。选择一款适合的STEP文件查看软件，不仅能够提高工程师的工作效率，还能够促进设计数据在研发、工艺和制造环节之间高效流转，为企业数字化研发体系建设提供有力支撑。
