重型机械装配中，3D组装动画如何替代传统说明书

在制造业现场，装配指导往往是被低估的一环。很多企业在设计阶段已经完成了三维建模，但真正落到生产环节时，工人手里依然拿着的是二维图纸或厚厚一叠工艺说明。这种方式在过去可以接受，但随着产品结构越来越复杂、节奏越来越快，其局限也逐渐显现出来。

尤其是在重型装备、机械部件这类结构复杂、装配关系多的场景中，单靠二维图纸去理解空间关系，本身就存在门槛。由此带来的返工、沟通成本和培训压力，也成为不少企业绕不开的问题。

近年来，越来越多企业开始尝试用3D组装动画（也常被称为3D装配动画）来替代传统说明方式，让装配过程看得见、看得懂。下面结合一个典型的制造场景，聊一聊这种方式是如何落地的。

二维图纸到底差在哪里？

以重型机械制造为例，像变速箱、传动机构这类部件，本身零件数量多、装配层级深，对顺序和精度要求高。传统做法通常依赖二维装配图、爆炸图和文字说明，但在实际使用中，经常会遇到几个现实问题。

1. 信息表达不直观

二维图很难完整呈现空间关系，尤其是内部结构、装配方向、前后顺序等内容，需要依赖经验去“脑补”。对于新员工或跨工种人员来说，理解成本较高。

2. 装配过程理解成本高

说明文档往往步骤多、页数长，现场人员需要频繁翻阅、对照，很容易出现理解偏差。一旦某个步骤理解不一致，就可能导致返工甚至质量问题。

3. 变更响应慢

产品结构调整后，二维图纸需要重新出图、替换、分发，周期长且容易出现新旧版本混用的情况，不利于快速迭代。

4. 与数字化体系衔接不足

虽然设计端早已是三维建模，但下游装配、培训、维护仍停留在看图纸的阶段，设计数据的价值没有被真正用起来。

这些问题并非个别企业特有，而是很多制造企业在规模扩大后都会遇到的共性挑战。

一种更直观的思路：用3D组装动画呈现装配过程

在这种背景下，一些企业开始尝试将已有的三维模型进一步利用起来，制作成可视化的装配说明，而不是只停留在设计文件层面。

以3D工艺大师为例，它可以直接基于原有 CAD 模型，快速生成 3D组装动画，展示装配结构、步骤拆解和操作顺序，用看一遍就懂的方式替代长篇文字说明。

在实际应用中，3D 工艺大师更多承担的是把三维模型变成可理解工艺说明的角色，而不是设计工具本身。

1. 导入模型，快速还原结构关系

工程人员可以直接导入变速箱等部件的 CAD 数据，系统自动识别层级结构。模型可以自由旋转、缩放、剖切、爆炸查看，用来梳理整体结构和零部件关系。

这一步的价值在于，让工艺人员和装配人员站在同一个三维视角上理解产品，而不是各看各的图纸。

2. 按真实顺序规划装配流程

在模型基础上，可以按照实际装配逻辑，将零部件拆分成步骤顺序。例如：先装哪一层、哪些部件需要预装、哪些步骤存在先后依赖，都可以在三维环境中逐步整理清楚。

这种方式比单纯在纸面上写“步骤一、步骤二”要直观得多，也更容易发现不合理之处。

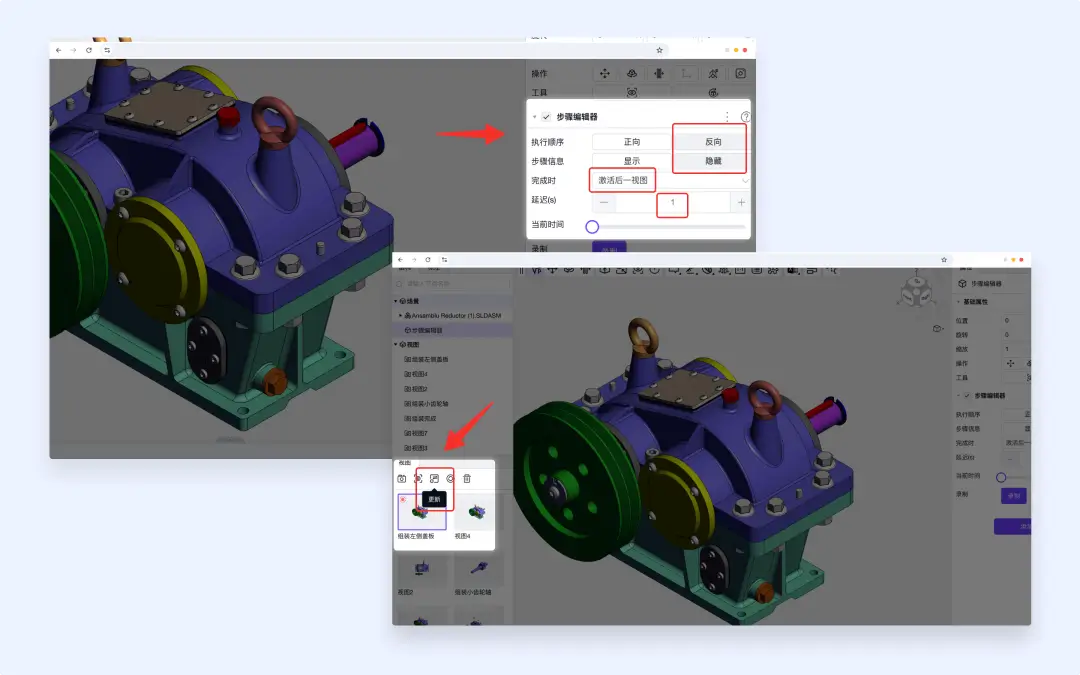

3. 制作装配动画与关键说明

通过视图快照和动画功能，可以将每一步装配过程转化为连续的演示画面，比如：

• 零部件移动方向

• 装配位置变化

• 关键部位高亮

• 透明显示遮挡结构

同时配合简短文字说明，强调注意事项或关键点。相比传统图纸，这种表达方式更接近演示操作，学习成本明显更低。（详情可参考变速箱装配动画制作范例）

4. 反复验证与现场反馈优化

在实际使用中，往往会邀请一线人员参与试用，对动画节奏、步骤拆分是否合理提出反馈，再进行调整。这种反复打磨的过程，有助于让工艺说明真正贴近现场，而不是停留在工程视角。

5. 部署到现场终端使用

完成后的装配动画和工艺说明，可部署到车间终端、平板设备或其他数字终端上。现场人员无需翻图纸，只需点击即可查看对应步骤，随时对照操作。

带来的变化，不只是看起来更高级

从实际应用反馈来看，3D 装配动画带来的变化主要体现在几个方面。

1. 装配理解更快

通过动画演示，工人能够更直观地理解结构关系和操作顺序，新员工上手速度明显提升。

2. 沟通成本降低

设计、工艺和生产之间有了统一的可视化载体，很多问题可以直接“指着模型说清楚”，减少反复解释。

3. 错误和返工减少

装配顺序清晰后，因理解偏差导致的返工情况明显减少，对复杂结构尤其明显。

4. 资料更新更灵活

当设计调整时，只需更新对应模型和步骤，无需重新印制大量文档，也避免旧版本混用。

在制造业数字化过程中，真正难的往往不是有没有三维模型，而是如何把这些模型用到生产一线。相比厚重的说明书和复杂的二维图纸，3D组装动画更接近人理解事物的方式。

像 3D 工艺大师这样的工具，本质上是在帮助企业把已有设计数据转化为看得懂、用得上的工艺资料，让装配指导更直观，也更容易落地，效率和质量也更有保障。
