UG装配动画怎么做？完整制作流程解析

在机械装备、自动化设备以及复杂产品研发过程中，装配动画已经成为设计验证、工艺规划、员工培训和客户展示的重要工具。相比静态图纸和传统装配说明，装配动画能够更加直观地展示零部件之间的装配关系和安装顺序，帮助相关人员快速理解产品结构。

作为制造业广泛应用的三维设计软件，UG（NX）具备装配动画制作能力。很多工程师在完成产品设计后，都会面临一个问题：UG装配动画怎么做？本文将围绕UG装配动画制作流程、常见问题以及动画导出方法进行详细介绍，帮助工程师快速掌握相关操作思路。

UG装配动画制作前需要准备什么？

在开始制作装配动画之前，首先需要确保装配模型质量满足要求。重点检查以下内容：

1.      装配结构是否完整

动画效果建立在装配模型基础之上，如果模型存在零件缺失、装配关系错误、层级结构混乱，后续动画制作将变得十分困难。因此建议先完成装配结构整理。

2.      零部件命名是否规范

复杂产品往往包含数百甚至上千个零件。规范的命名能够帮助快速定位零件，提高动画编辑效率。例如，采用“支架总成”、“电机组件”、“传动轴组件”等命名方式，比默认的零件名称更便于管理。

3.      明确动画用途

不同应用场景对应不同的制作侧重点，如：工艺指导更关注装配顺序，销售展示更注重视觉效果，维修培训则更关注拆装过程。在制作前明确动画目标，可以避免后续反复修改。

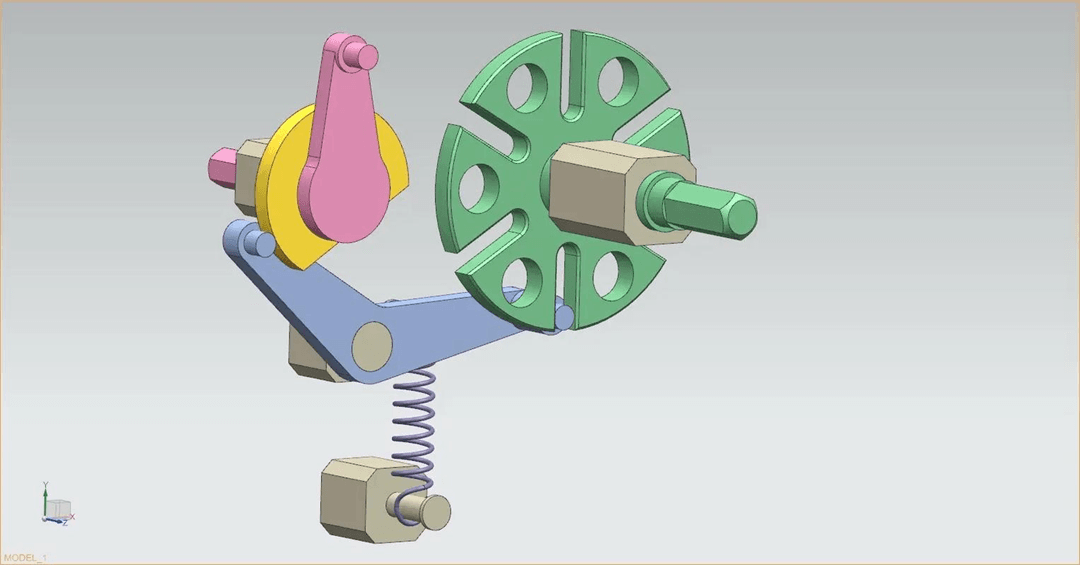

UG装配动画制作流程

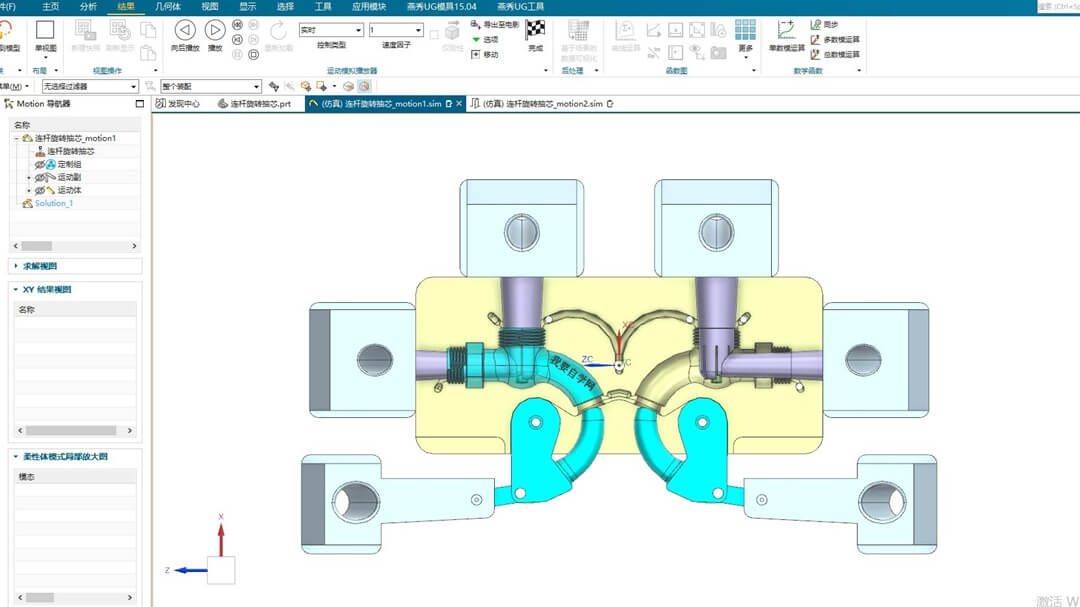

第一步：打开装配体模型

进入UG装配环境后，加载需要制作动画的装配体。对于大型装配体，可以提前隐藏无关部件，提高编辑效率。

第二步：创建爆炸视图

在大多数情况下，UG装配动画制作都会从爆炸视图开始。爆炸视图能够按照装配关系将零部件依次展开。

创建爆炸图时需注意：保持真实装配逻辑，控制零件移动距离，避免零件交叉重叠。合理的爆炸视图不仅有利于动画制作，也便于后续生成技术插图和装配说明。

第三步：定义动画路径

爆炸步骤建立完成后，需要设置零件的运动轨迹。通常包括直线运动、旋转运动和多段路径运动。实际设置时，应尽量模拟真实装配过程。例如，螺栓安装应沿孔轴线移动，轴承安装应符合实际装配方向。这样生成的动画更具工程指导价值。

第四步：设置动画时间轴

动画时间轴用于控制每个动作的播放顺序和持续时间。一般建议：

• 关键步骤适当放慢

• 辅助动作适当缩短

• 保持整体节奏流畅

对于培训用途的装配动画，适当增加停顿时间能够提高观看效果。

第五步：预览与优化

完成动画编辑后，需要进行整体预览。重点检查动作是否连贯、零件是否发生穿透、装配顺序是否正确、关键步骤是否清晰。这一阶段往往需要多次调整，确保最终效果满足实际应用需求。

制作UG装配动画时常见问题

1.      过度追求视觉效果

部分动画加入大量旋转镜头和特效，虽然视觉效果更好，但会削弱工艺指导价值。对于工业应用场景，应优先保证装配逻辑清晰。

2.      装配顺序与实际不符

动画应严格按照真实装配流程制作，否则容易误导生产和培训人员。

3.      动画与设计版本不同步

产品设计变更后，如果动画未及时更新，可能导致现场使用错误资料。建议建立统一的数据管理机制，确保设计与工艺资料保持一致。

UG装配动画导出方法

完成装配动画制作后，需要将其导出为可分享的视频文件。通常情况下，可以在动画模块中选择视频输出功能。导出时需重点关注以下参数：

• 输出分辨率：常见选择包括1080P、2K、4K。培训和技术文档通常采用1080P即可满足需求。

• 输出格式：常见格式包括AVI、MP4、WMV。其中MP4兼容性最好，便于后续传播和嵌入文档。

• 播放帧率：建议选择25fps或30fps，能够兼顾流畅度与文件大小。

导出完成后，视频文件即可用于培训课件、工艺文件或客户展示资料。

UG装配动画制作效率低，还有更高效的方法吗？

利用UG制作装配动画能够满足基本需求，但很多工程师在实际项目中发现，真正耗费时间的往往不是动画导出，而是前期的动画制作和后期维护工作。

尤其是在大型装备、自动化产线等复杂产品项目中，一个装配体可能包含数百甚至上千个零部件。为了制作一段完整的装配动画，工程师需要逐步设置爆炸步骤、调整零件运动路径、规划播放顺序，并反复进行预览和修改。产品结构越复杂，动画制作周期往往越长。

更重要的是，装配动画通常只是工艺资料的一部分。很多企业在完成动画制作后，还需要进一步编制装配指导书、工艺手册、技术插图、维修培训资料等文档。如果采用传统方式，工艺人员往往需要从动画或模型中反复截图、编辑图片、添加标注，再整理成工艺文件。当设计发生变更时，相关动画和文档还需要同步修改，维护工作量较大。

针对这些问题，越来越多制造企业开始采用数字化工艺内容制作工具提升工作效率。

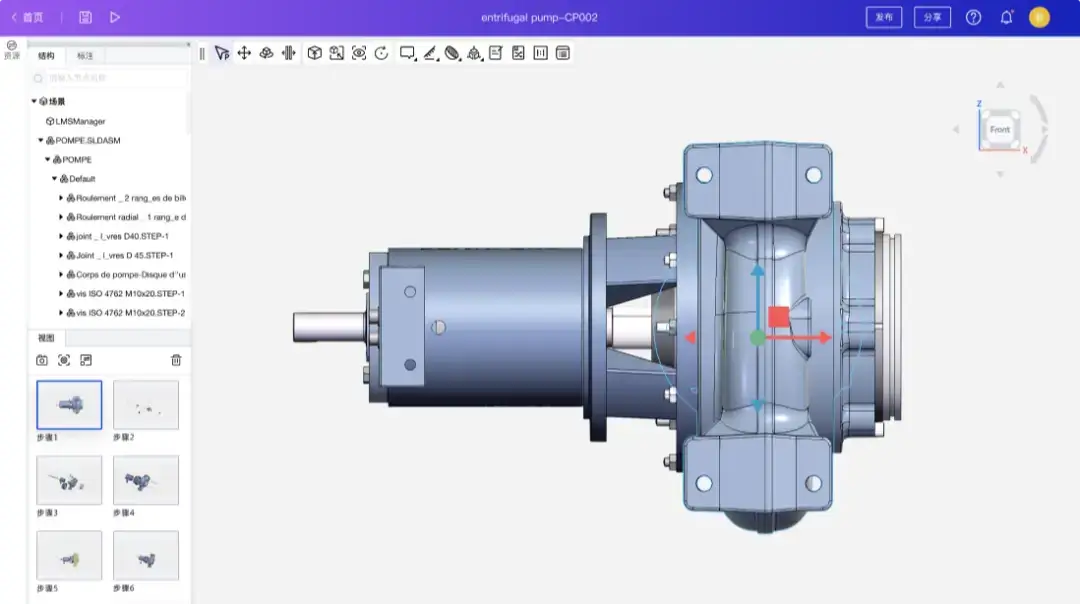

3D工艺大师可直接利用三维CAD模型快速生成装配动画、爆炸图、技术插图以及工艺手册等各类工艺资料，实现设计数据的高效复用。相比传统动画制作和手工编制方式，不仅能够减少重复劳动，还能提高工艺文件的一致性。当产品模型发生变更时，相关工艺资料也能够快速更新，帮助企业缩短工艺编制周期，提高研发与制造协同效率。

UG装配动画是连接产品设计与工艺实施的重要桥梁。通过合理运用爆炸视图、运动路径和时间轴设置，可以直观展示产品结构和装配过程，为工艺规划、员工培训和售后服务提供有力支持。

对于企业而言，装配动画的价值不仅体现在展示层面，更重要的是帮助设计数据向制造环节高效传递。掌握UG装配动画制作与导出的基本方法，是每位工程师提升工艺表达能力的实用技能。
