在制造企业的研发、工艺、生产和售后环节中,3D模型已经成为产品数据的重要载体。从产品设计、工艺规划到装配评审,越来越多的业务流程都围绕三维模型展开。
但对于工艺工程师、生产人员、采购人员甚至客户来说,拿到一个3D模型文件后,经常会遇到同样的问题:文件打不开、软件不兼容,或者只能查看却无法进行测量和评审。
事实上,不同CAD系统产生的模型格式并不统一,而工业场景下对于模型查看的需求,也早已从“能够打开文件”发展为“能够高效利用模型数据”。
那么,工业3D模型查看方法有哪些?企业应该如何选择合适的工业3D模型查看软件?本文将从常见模型格式开始,帮助大家系统了解工业3D模型查看的实现方式。

工业领域常用的CAD软件种类较多,不同软件拥有各自的原生格式。
UG(NX):.prt
SolidWorks:.sldprt、.sldasm、.slddrw
CATIA:.CATPart、.CATProduct
Creo:.prt、.asm
这些格式通常只能由对应的软件直接读取。例如,使用UG设计的模型文件,往往无法直接通过SolidWorks打开;CATIA生成的模型,也需要对应的软件环境才能完整查看。
除此之外,企业在协同过程中还会接触到一些通用中间格式。
STEP(.stp/.step)
IGES(.igs/.iges)
JT
Parasolid(.x_t/.x_b)
这些格式主要用于不同CAD系统之间的数据交换,但并不意味着所有软件都能完整读取和利用其中的数据。
因此,模型打不开或者显示异常,并不一定是文件损坏,而是格式兼容性导致的问题。
对于制造企业而言,目前常见的工业3D模型查看方法主要有三种。
最直接的方法是使用模型对应的设计软件打开。

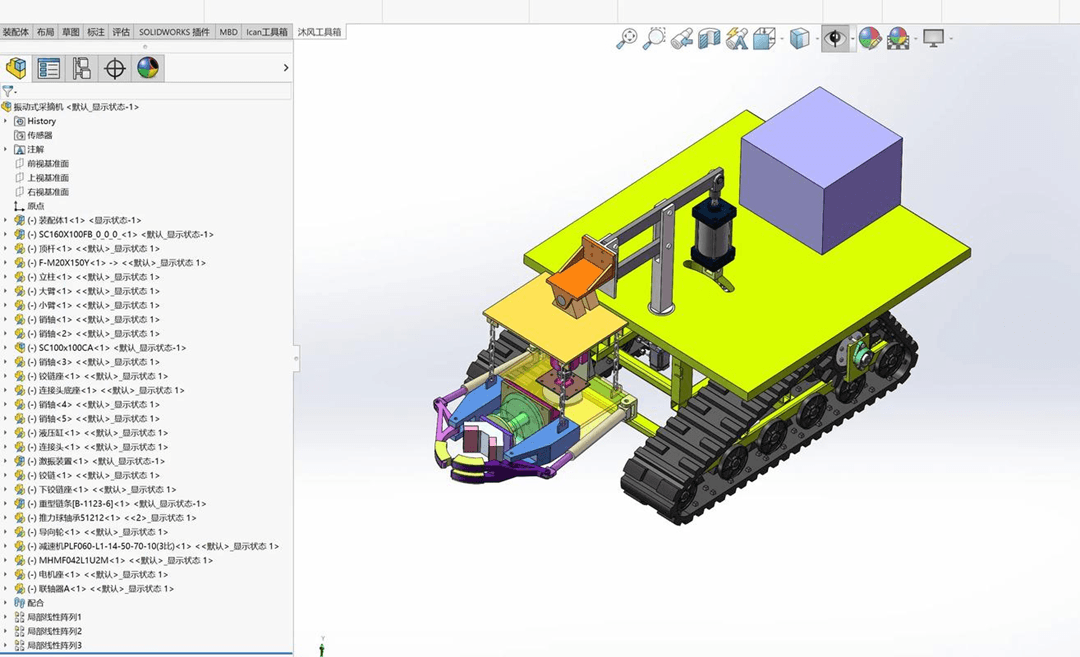

UG模型使用UG查看
SolidWorks模型使用SolidWorks查看
CATIA模型使用CATIA查看
这种方式能够最大程度保留原始设计数据。但对于非设计岗位而言,也存在一些明显问题:
软件授权成本较高
安装部署复杂
学习门槛较高
不适合大规模推广
对于工艺、生产、采购和管理人员来说,仅为了查看模型而配置专业CAD软件,往往并不经济。
部分企业会将模型转换为STEP、JT等通用格式后进行查看。这种方式能够在一定程度上解决软件兼容问题。但实际应用中仍然存在一些挑战:
转换过程增加额外工作量
部分模型数据可能丢失
文件版本管理困难
数据更新需要重复转换
当企业项目数量较多时,这种方式的维护成本会明显增加。
随着企业数字化协同需求不断增加,越来越多企业开始采用专业工业3D模型查看器。与CAD设计软件不同,这类工具的核心目标并不是建模,而是帮助更多人员快速查看和利用模型数据。
一款成熟的工业3D模型查看软件通常需要具备以下能力:
支持多种CAD格式查看
支持大型装配体浏览
支持尺寸测量
支持剖切分析
支持爆炸展示
支持批注与评审
支持二维图纸查看
对于设计之外的部门来说,这种方式通常更加高效,也更符合企业协同需求。
很多企业在选型时,容易把“能打开模型”作为主要标准。但实际上,工业3D模型查看软件的价值远不止于查看。
制造企业内部往往同时存在UG、SolidWorks、CATIA、Creo等多种设计软件。如果查看器只能支持单一格式,后续协同仍然会受到限制。
在装备制造、汽车制造等行业,一个产品可能包含数万甚至数十万个零部件。如果软件加载速度慢或操作卡顿,将直接影响使用体验。
很多时候,工艺评审、生产准备和质量分析并不需要重新设计模型,而是需要围绕模型开展协同工作。因此,一款优秀的工业3D模型查看器不仅要能够查看模型,更要能够帮助企业利用模型开展沟通和决策。
对于制造企业而言,真正需要查看模型的人员往往远多于设计人员。工艺工程师需要查看装配关系,生产人员需要了解结构细节,质量人员需要进行尺寸分析,项目负责人则需要组织设计评审。

针对这些应用场景,3D一览通提供专业的工业3D模型查看与评审能力。
3D一览通支持UG、SolidWorks、CATIA、Creo等主流CAD格式,以及STEP、JT等通用格式查看,无需安装原始设计软件即可快速浏览三维模型和工程图纸。

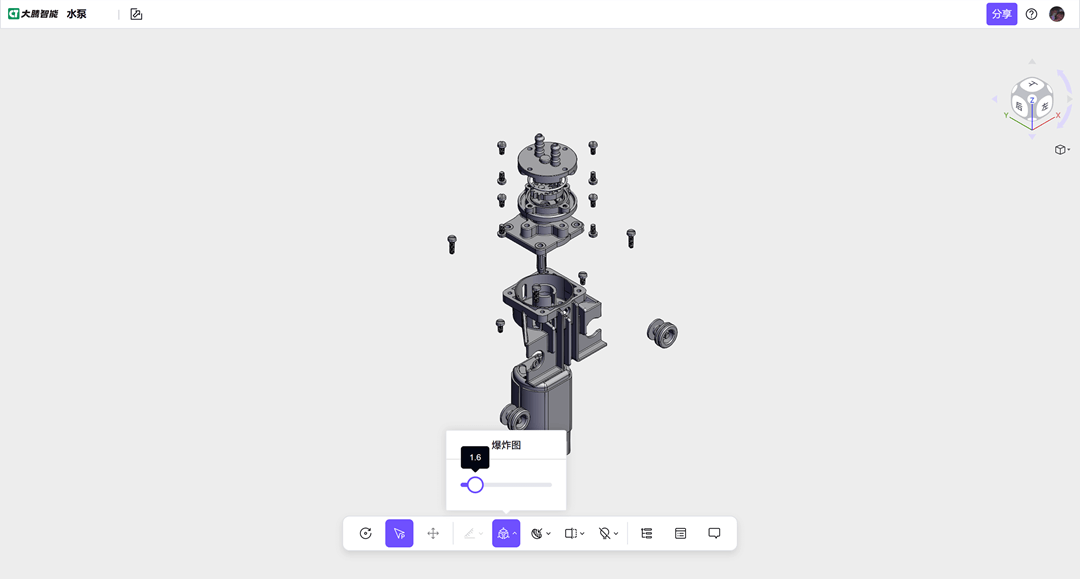

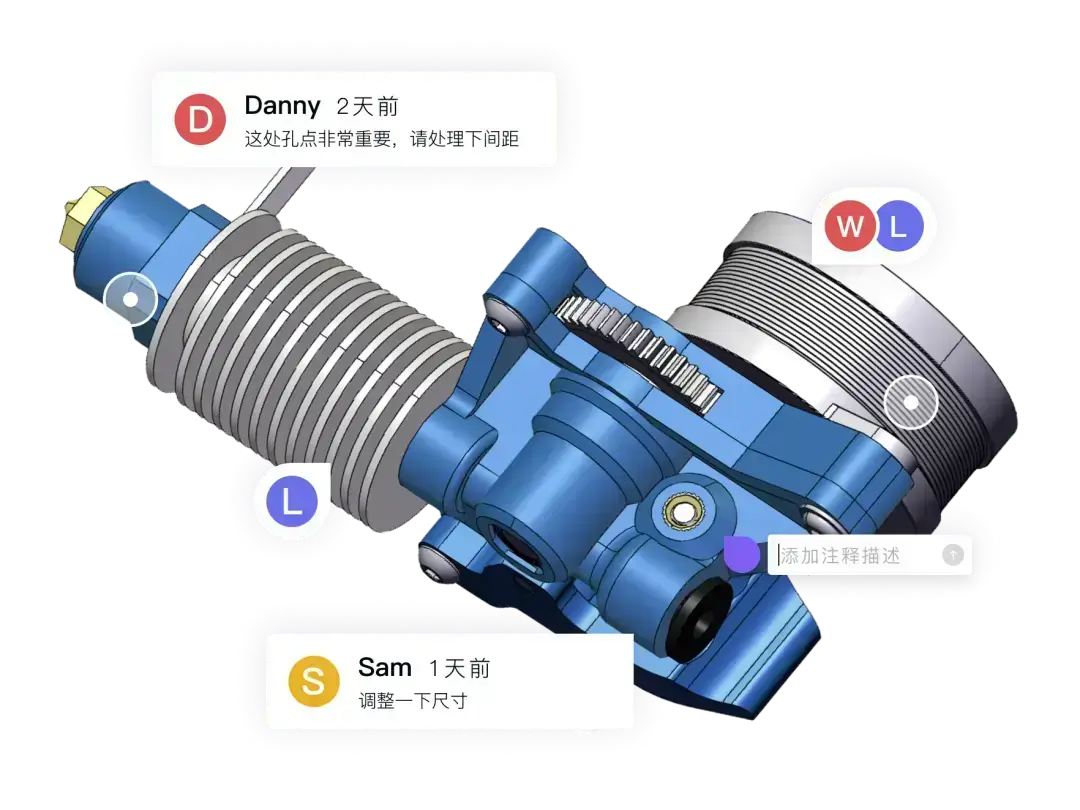

除了基础查看功能之外,还支持模型测量、剖切分析、爆炸展示、批注评审等功能,可满足设计评审、工艺规划、生产指导等多种业务需求。

对于需要跨部门协同的制造企业来说,通过统一的工业3D模型查看平台,可以降低模型共享门槛,提高设计数据利用效率,让更多业务人员直接参与产品评审和协同过程。
随着三维设计技术的普及,工业3D模型已经成为制造企业的重要数字资产。企业在选择工业3D模型查看方法时,不应只关注模型能否打开,更应关注模型数据能否被高效利用。选择一款兼容性强、操作简单且具备协同能力的工业3D模型查看软件,不仅能够提升模型查看效率,也能够帮助企业更好地实现研发、工艺和生产之间的数据协同。
