在机械设计相关工作中,SolidWorks 几乎是绕不开的软件。无论是设计、工艺还是项目协作,大家都会接触到以 .SLD 开头的文件。但很多人在第一次看到 SLDPRT、SLDASM、SLDDRW 时都会产生疑问:它们到底有什么区别?
实际上,这三类文件对应的是设计流程中零件、装配和工程图三个不同层级。由于文件后缀相似、使用角色不同,容易在协作中被混淆。理解它们各自的作用,是正确查看和使用 SolidWorks 文件的关键。下面结合实际使用场景,逐一说明它们的区别。

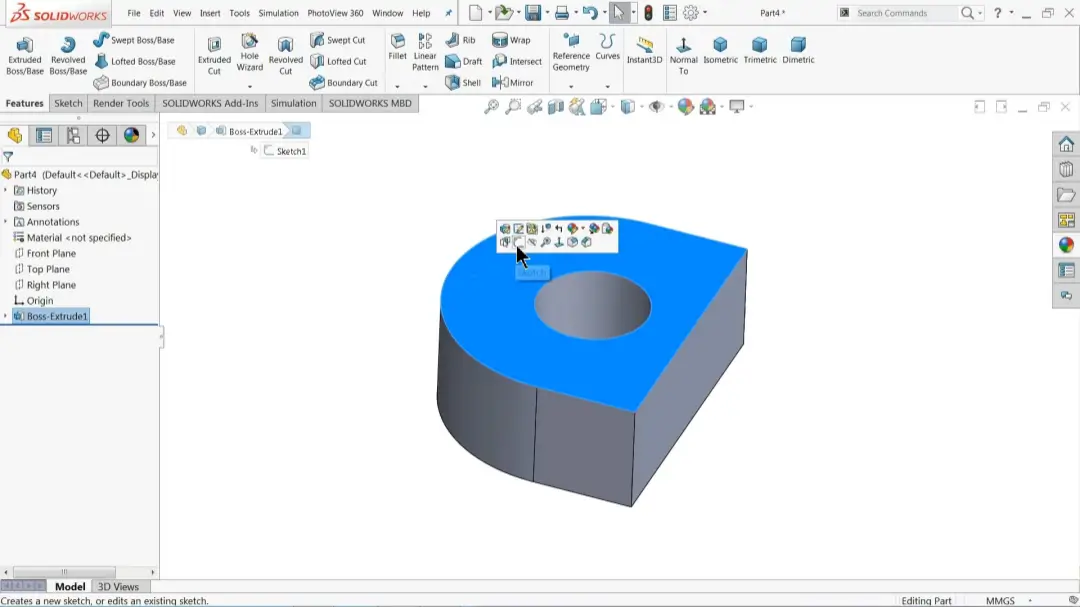

SLDPRT 是 SolidWorks 的零件文件,用来描述一个“单独零部件”的三维模型。可以理解为一颗齿轮、一个壳体、一块支架,都是一个 SLDPRT。它是所有装配和工程图的基础。
一个典型的 SLDPRT 文件中,通常包含:
三维几何形状
特征建模历史(拉伸、旋转、倒角等)
尺寸参数
材料属性
参考基准面、草图关系
这些信息决定了零件的结构逻辑,也是后续修改的基础。
设计单个零件结构
修改尺寸或参数
输出 STEP / STL 给其他系统使用
作为装配体的一部分被调用
需要注意的是:单个 SLDPRT 并不能代表一个完整产品,它只是构成产品的积木块。
SLDASM 是装配文件,用来将多个 SLDPRT 按一定关系组合在一起,形成完整产品或子系统。它本身并不直接包含实体几何,而是引用零件文件,并定义它们之间的装配关系。
多个 SLDPRT
子装配(嵌套的 SLDASM)
配合关系
装配配置
显示状态
装配体主要解决的是关系和结构问题,例如:
零件之间如何对齐
哪些面同轴、重合、相切
装配顺序
层级结构(总装 / 子装配)
干涉检查
运动关系验证
很多人在打开 SLDASM 时遇到报错,其实不是文件坏了,而是:
对应的零件文件不在同一路径
文件被重命名或移动
只拿到了装配文件,没有配套零件
这也是装配文件相比零件文件更“脆弱”的地方。

SLDDRW 是工程图文件,用于生成二维图纸,是生产和检验阶段最常见的形式。
它可以基于单个 SLDPRT或整个 SLDASM生成对应的二维视图。
主视图、俯视图、侧视图
剖视图、局部放大图
尺寸标注
公差与技术要求
材料说明
标题栏信息
生产加工参考
质量检验
对外技术资料
归档留存
即使企业已经使用三维设计,工程图在很多行业仍然是不可替代的交付形式。

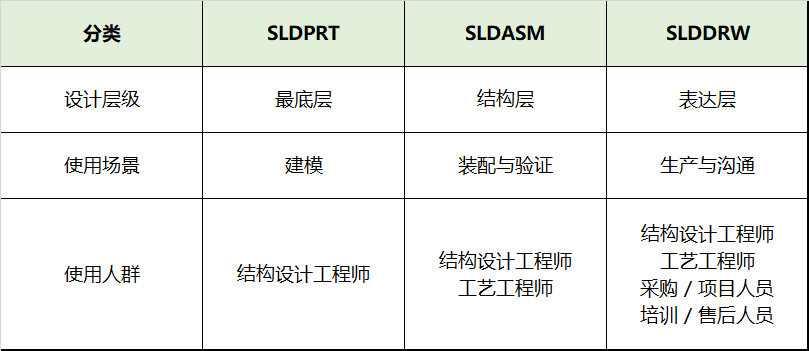

用一句话来概括:SLDPRT 是零件,SLDASM 是结构关系,SLDDRW 是表达方式。

可以从几个角度来理解它们的区别:
SLDPRT :位于最底层
SLDASM:位于结构层
SLDDRW :位于表达层
SLDPRT:建模
SLDASM:装配、验证
SLDDRW:生产与沟通
结构设计工程师:三者都会接触,需要完整建模能力
工艺工程师:更多看装配和工程图,用于工艺规划
采购 / 项目:通常只要查看结构、确认零件,不需要编辑
培训、售后人员:更关心装配关系和整体结构逻辑
理解这个关系后,再遇到文件打不开或不知道用哪个看的情况,就不会混乱了。
在很多企业里,真正需要编辑模型的人其实并不多,大多数场景只是:
看一下结构
核对尺寸
理解装配关系
做评审沟通
这类需求如果完全依赖 SolidWorks,不仅成本高,而且部署和维护复杂。

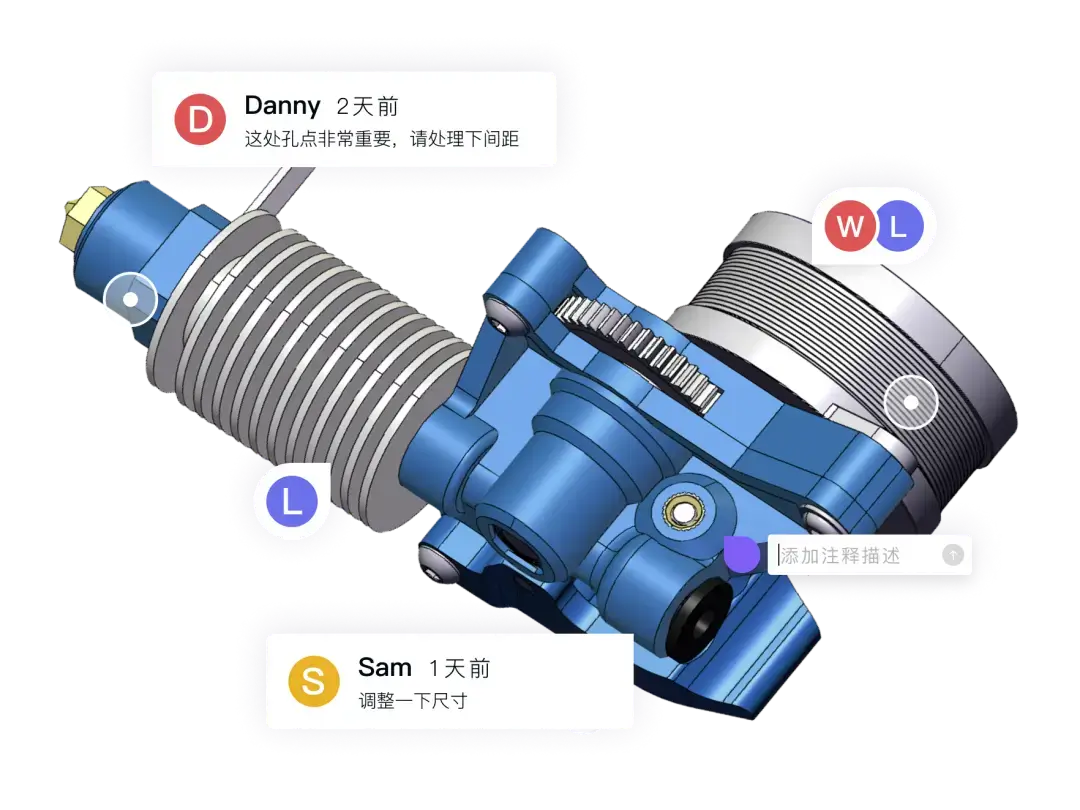

因此,越来越多团队会使用轻量化的 CAD 查看工具。以3D一览通为例,它可以直接打开多种 CAD 文件格式,实现旋转、剖切、测量、批注等常见查看需求,适合工艺、采购、项目等非设计岗位使用。这种方式在协作效率上,往往更符合实际工作节奏。
SLDPRT、SLDASM、SLDDRW 并不是三种不同版本的文件,而是对应设计流程中不同阶段的成果。SLDPRT 解决“零件怎么建”,SLDASM 解决“怎么组合”,SLDDRW 解决“怎么表达和交付”,理解它们的差异,有助于更高效地协作。
