CAD中如何测量模型长度，5种方法让你轻松搞定模型测量

在CAD画图过程中，经常需要测量各种各样的数据，模型的长度测量就是很常见的一种类型。今天给大家推荐5种测量长度的方法，简单易学，让你在画图时更顺畅。

CAD长度测量的重要性

保证设计精度

CAD长度测量是工程设计的数字标尺。在机械制造领域，通过CAD测量可直接标注公差范围，避免传统手工绘图的累计误差。而在建筑设计中，轴线距离、构件尺寸的精确标注则直接影响施工可行性。

便于跨团队协作

在大型项目中，结构、机电、暖通等专业需基于统一的尺寸基准协同工作。CAD测量数据通过标准化格式传递，确保建筑设计师标注的长度与施工团队的放线操作完全一致。

更好控制成本

精确测量可从源头减少材料浪费与返工成本。以钢结构加工为例，通过CAD测量优化构件切割长度，提升材料利用率，间接降低管理成本。

合规性与风险规避

各国工程规范对关键尺寸有强制要求（如消防通道净宽≥4米），CAD测量数据可作为合规性证明的原始依据。

CAD长度测量的方法

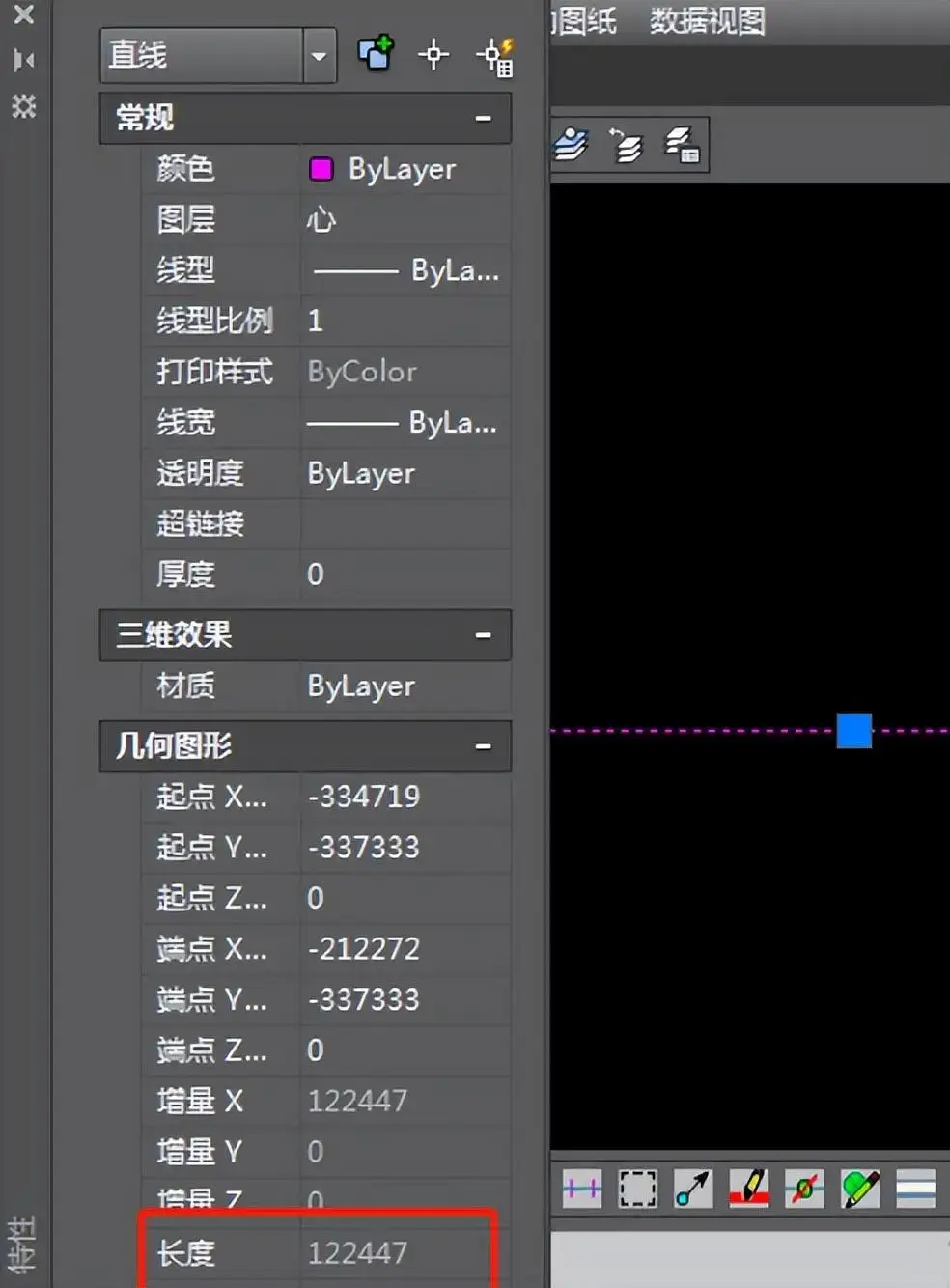

方法1：特性法

选中对象——使用Ctrl+1快捷键——调出特性窗口——找到长度属性，对应的数值便是长度值。

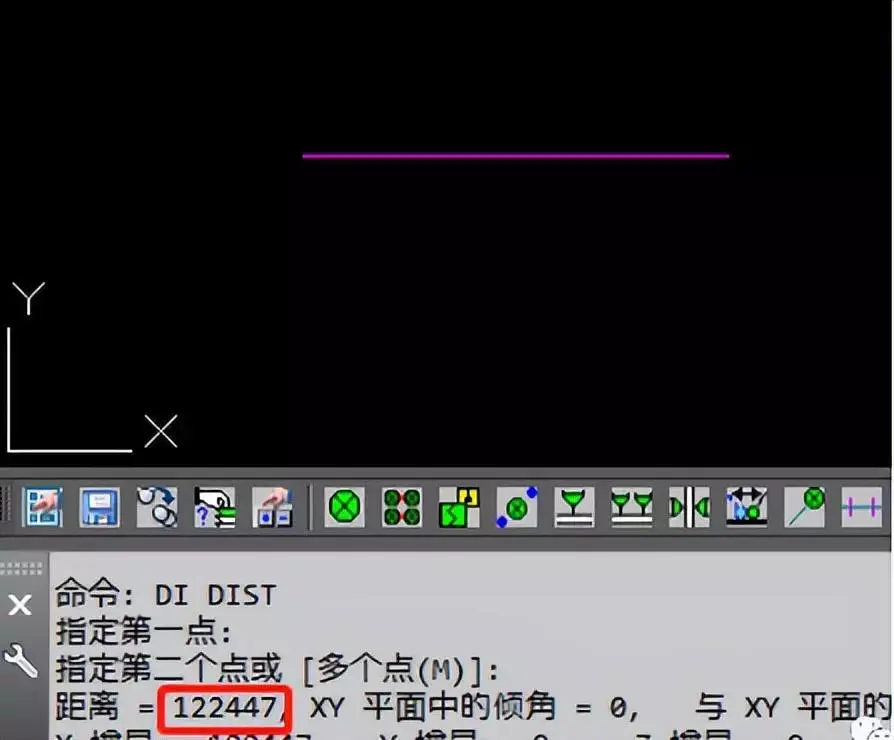

方法2：DI命令法

命令行输入DI——单击线段的起点和终点——便可在命令行得到长度值——直接看“距离”后边的数值，它便是对象长度值。

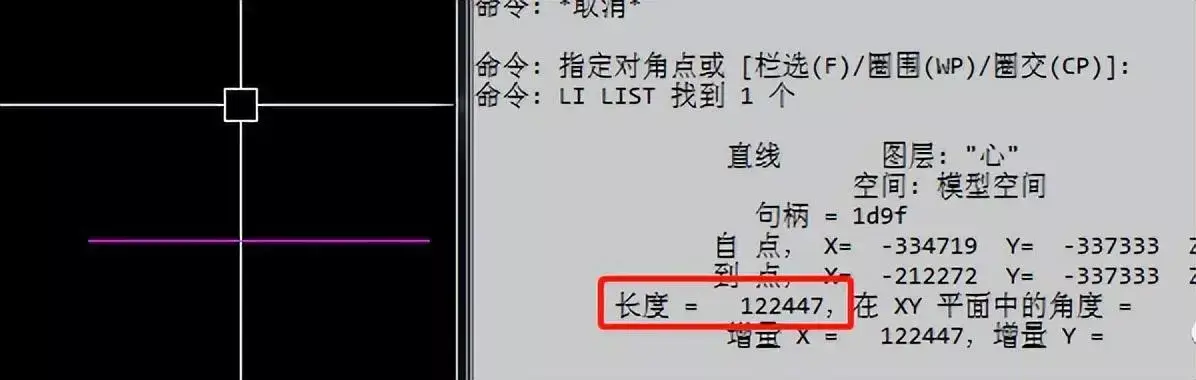

方法3：LI命令法

选中对象——命令行输入LI——命令窗口会自动弹出——在弹出窗口中，找到长度，其后的值便是长度值。

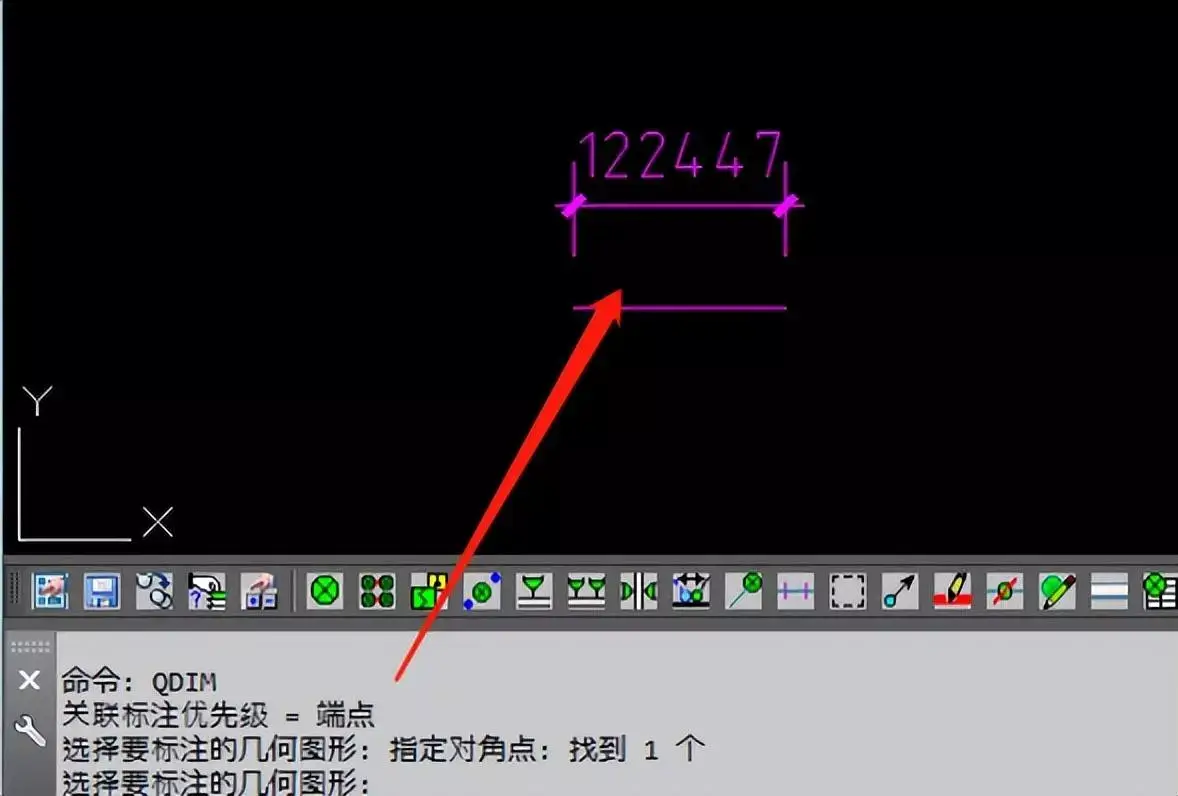

方法4：快速标注

命令行输入QD——选择对象，单击鼠标右键——移动鼠标，便可得到尺寸标注。

方法5：借助专业的测量工具

大腾智能3D一览通提供测量功能，简单操作即可快速得到需要的长度数据，也不用下载安装软件，特别方便快捷。

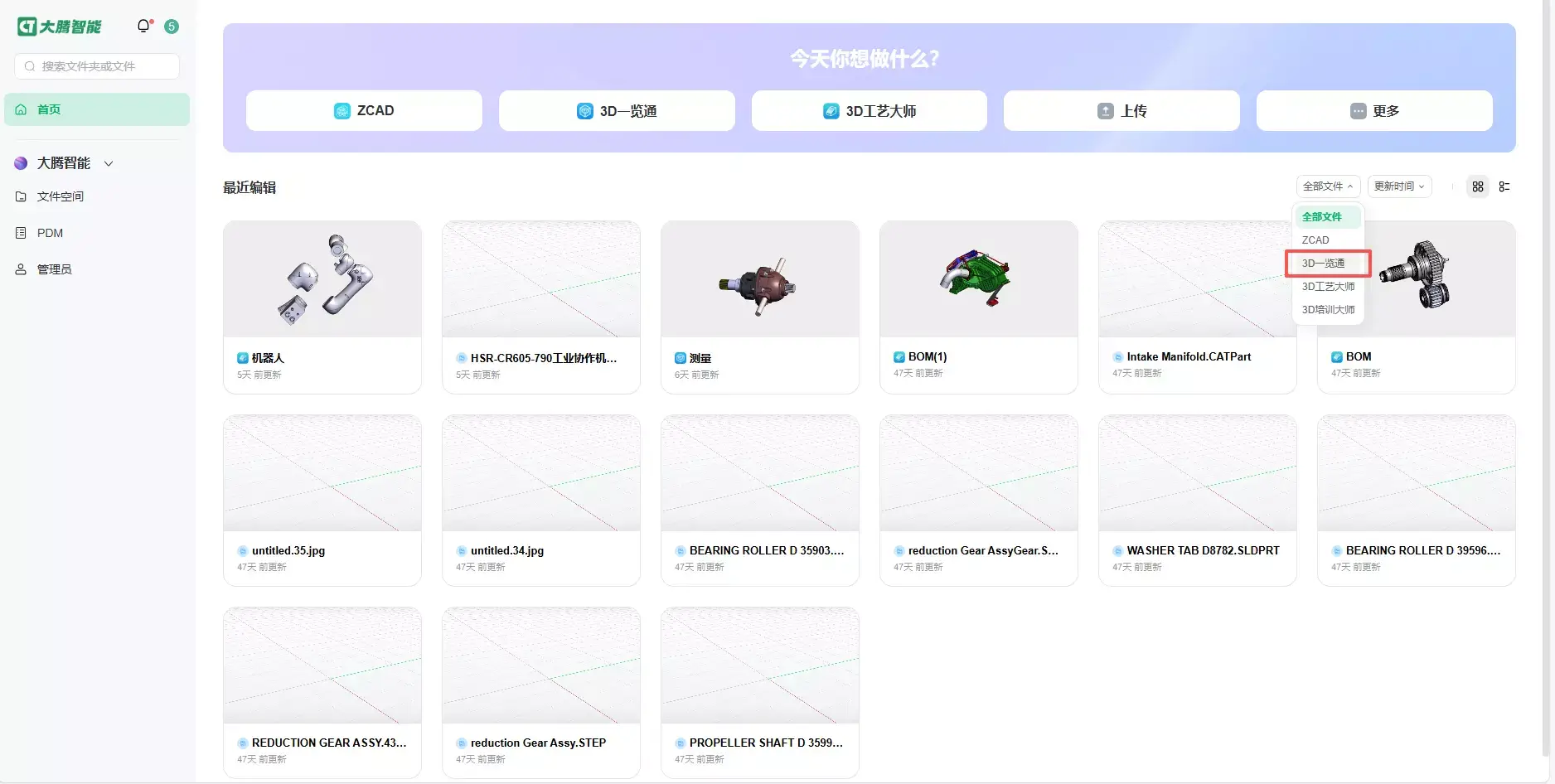

打开大腾智能官网，登录工作台，点击3D一览通创建文件。

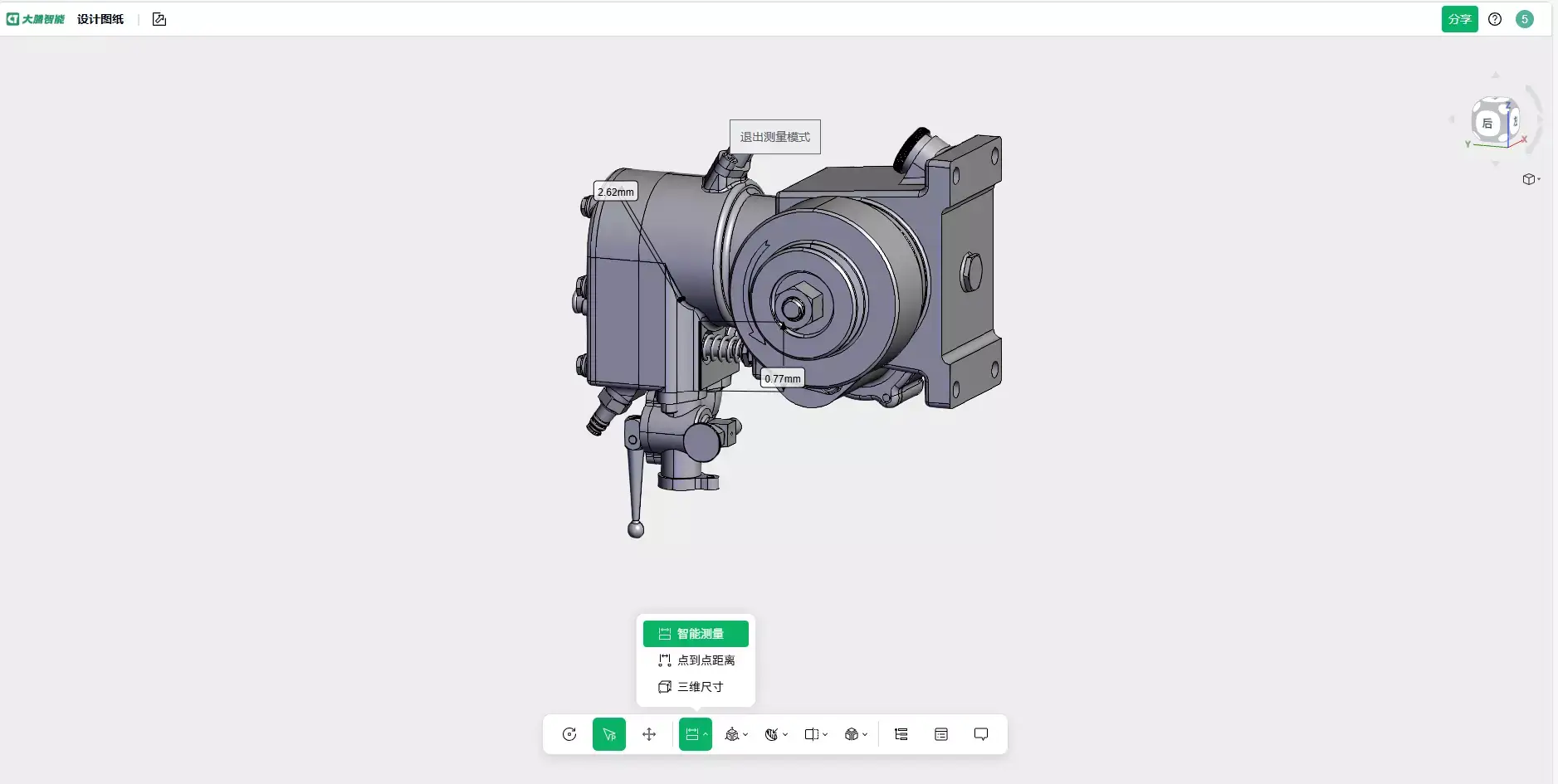

上传需要测量的三维模型，点击需要测量长度的位置，得到长度测量数据。不止是长度测量，大腾智能3D一览通还能提供面到面角度、点到点距离、三维坐标等测量数据，满足多种需求。

以上5种方法长度测量方法，是不是很简单。大家可以根据自己的习惯和需求，选择合适自己的测量方法。
