3D工艺大师功能更新：7项优化助力工艺文件编制更高效

工艺文件编制是一项细致而繁琐的工作。无论是工艺卡片排版、装配关系配置，还是工艺动画制作和文档输出，每一个环节都可能影响最终的工作效率。随着项目复杂度不断提升，工艺工程师对于工具的易用性、灵活性和协同效率也提出了更高要求。

基于用户反馈和实际应用场景，3D工艺大师近期完成了多项功能优化。本次更新围绕工艺卡片、装配线、测量工具、工艺动画以及文档输出等模块展开，共带来7项实用改进，进一步提升工艺资料编制效率和使用体验。

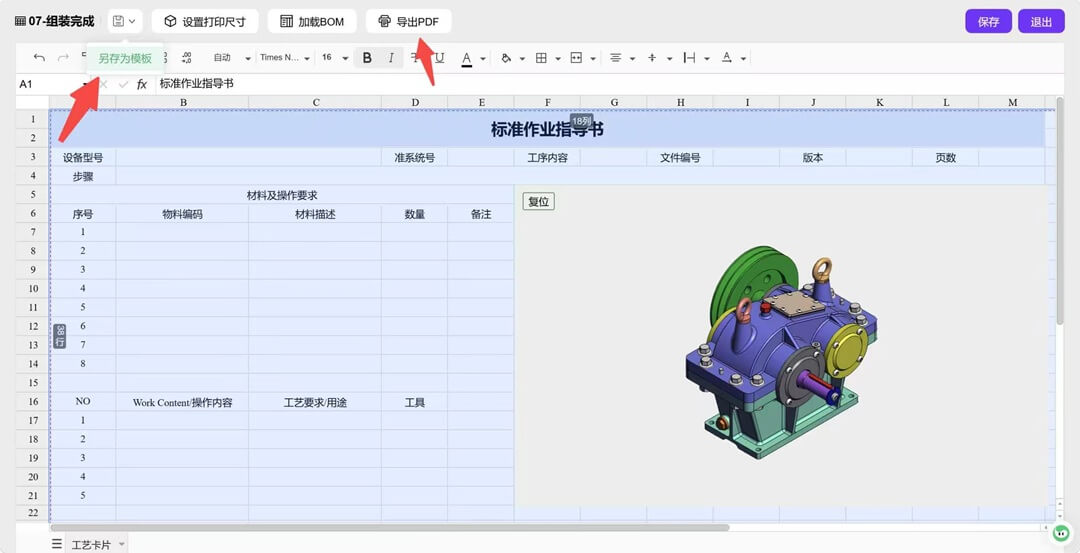

1. 工艺卡片模板支持保存与另存为

为了提升模板管理效率，本次更新优化了工艺卡片模板的保存逻辑。

此前，用户每次保存模板时均需重新输入模板名称，容易产生多个重复模板。更新后：

• “保存”直接覆盖当前模板

• “另存为”创建新的模板副本

通过区分保存和另存为操作，模板管理更加清晰，有助于减少误操作和重复文件产生。

2. 工艺卡片排版能力增强，支持打印区域预览

工艺卡片不仅需要承载工艺信息，还需要兼顾阅读体验和打印输出效果。本次更新重点优化了排版相关功能。

支持行高和列宽调整

用户可根据实际需求自由调整单元格行高和列宽。

同时，当表格尺寸发生变化时，3D模型展示区域会自动适配布局，避免出现模型显示比例异常或版面留白过多的问题。

支持打印区域显示与打印设置

工艺卡片编辑完成后，可直接显示打印区域边界，提前预览实际打印效果。

同时支持：

• 纸张尺寸设置

• 页面方向设置

• 页边距设置

使用模板创建新工艺卡片时，打印参数将自动继承，无需重复配置。

3. 装配线新增直线连接与零件打组功能

装配关系表达是工艺文件中的重要内容。为了提高复杂装配体的配置效率，本次更新新增两项功能。

新增直线连接方式

在装配线配置过程中，用户可选择直线连接模式。相比折线连接，直线连接在表达“固定配合”、“定位销连接”等场景时更符合工程师的直觉。

支持打组零件统一配置

对于螺栓组、紧固件组等重复结构，可将多个零件设置为同一组后统一配置装配线。

例如，4颗螺栓组成一个紧固件组，仅需配置一次即可完成整体装配关系设置，减少重复操作。

4. 测量功能新增多种测量方式

准确的尺寸信息是工艺编制的重要依据。本次更新进一步扩展了测量能力。

新增支持：

• 线到线距离测量

• 孔轴到面距离测量

其中，孔轴到面距离可用于测量孔中心轴与参考面之间的垂直投影距离，满足更多工程场景需求。

同时，对线到面距离、面到面距离测量方式进行了算法优化，进一步减少边缘场景下可能出现的计算偏差。

5. 3D模型画布支持自由调节

在工艺卡片中，3D模型展示区域直接影响工艺信息的呈现效果。

本次更新后，通过安全框设置可以更加灵活控制3D画布的显示。主要包括：

自动适配显示

根据工艺卡片中3D区域大小自动调整显示比例。

支持手动缩放

用户可根据模型复杂程度和展示需求自由调整画布比例。

记录显示设置

系统自动保存上一次调整结果，下次打开时无需重新设置。

通过更加灵活的布局控制，可在模型展示和工艺说明之间实现更合理的空间分配。

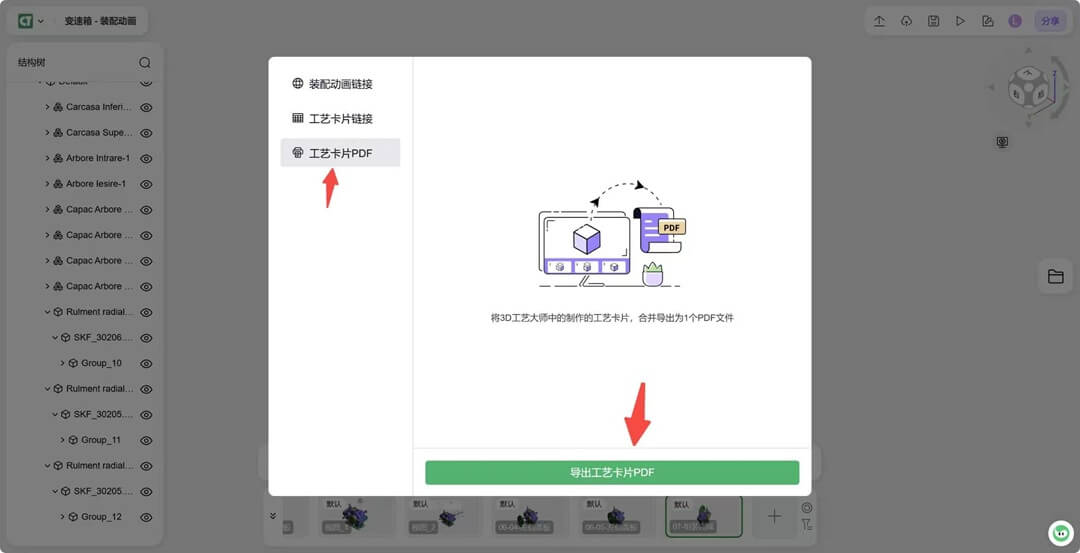

6. 工艺卡片支持合并导出PDF

在实际应用中，一套工艺资料通常包含多张工艺卡片。过去需要逐张导出并手动合并文档，步骤较为繁琐。

本次更新后，支持将项目中的工艺卡片按照工序顺序自动合并，并一次性导出为单个PDF文件。用户无需额外进行文档整理，即可快速生成完整工艺文件。

注：该功能仅适用于新建项目，历史项目暂不支持。

7. 工艺动画支持视图分组，界面同步优化

工艺动画广泛应用于装配指导、维修培训和工艺演示等场景。为了提高复杂项目的管理效率，本次更新对工艺动画模块进行了优化。

支持视图分组管理

多个视图可归入同一分组统一管理。分组内的视图可按时间轴统一编排，方便管理复杂装配流程中的多视角切换。

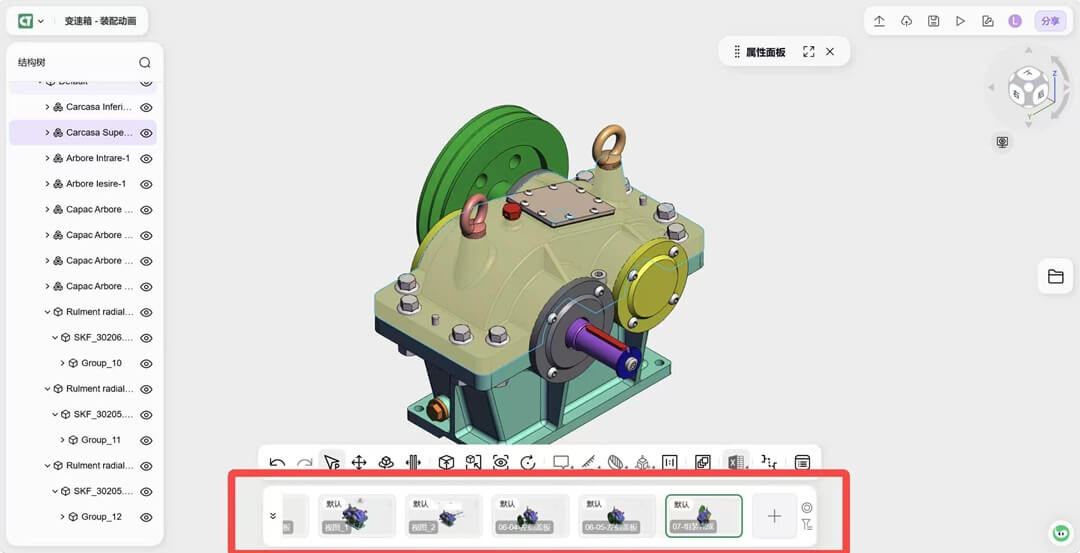

UI界面优化

视图列表采用新的展示方式，缩略图显示更加清晰。

同时优化了视图排序和拖拽操作体验，使复杂动画项目的管理更加便捷。

从模板管理到打印输出，从装配关系配置到工艺动画制作，3D工艺大师的每一项优化都旨在减少重复操作，提高工艺资料编制效率。

未来，3D工艺大师将继续结合用户实际应用需求，不断完善产品能力，为制造企业工艺数字化建设提供更加高效的工具支持。
