为什么越来越多企业选择通过浏览器查看CAD文件

在制造业中，CAD 文件早已不仅服务于设计人员。项目评审、工艺核对、供应商沟通、车间施工，更多岗位只是需要快速看图、确认结构。但传统 CAD 软件体积大、授权成本高，且对安装环境要求严格，并不适合临时查看场景。因此，通过浏览器查看 CAD 文件、实现在线 CAD 看图，正逐渐成为提升协作效率的现实选择。

浏览器查看 CAD 文件的可行方式

目前，浏览器查看 CAD 文件已形成了成熟的解决方案，主要有两类实现方式。

方式一：原厂 Web 工具

部分 CAD 厂商已经推出了自己的 Web 端查看工具，优势在于对自家格式的支持度较高，数据兼容性相对可靠。

但这类工具通常存在一些现实限制：

• 多数只支持自有 CAD 格式

• 跨品牌、跨软件的兼容性有限

• 更偏向账号体系内使用，对外协作不够灵活

在多软件并存、供应链复杂的制造企业中，适用范围相对有限。

方式二：第三方 Web 看图工具

独立于 CAD 厂商之外的第三方在线 CAD 看图工具，其核心目标并不是设计，而是图纸查看、理解、评审。

其典型特点包括：

• 通过浏览器即可打开，无需安装

• 支持多种二维、三维 CAD 格式

• 更强调轻量操作和协作效率

正是这类工具，让浏览器查看 CAD 文件在实际工作中变得可行。

Web 端看图通常支持哪些 CAD 文件

在选择在线 CAD 看图方案时，文件格式支持范围是一个绕不开的问题。

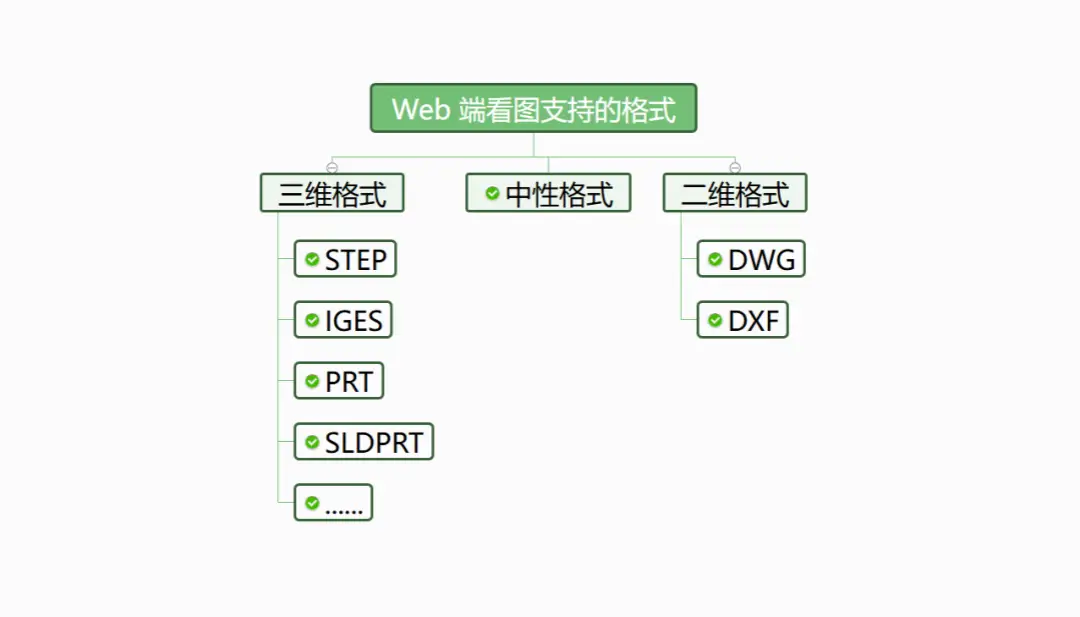

常见二维格式：DWG、DXF

DWG、DXF 是制造业中最常见的二维图纸格式，广泛用于结构图、工艺图和施工图。

成熟的在线 CAD 看图工具，通常可以支持：图层显示与开关、局部放大查看、基础测量与标注，足以满足大多数二维核对需求。

常见三维格式：STEP、IGES、PRT、SLDPRT

在三维领域，Web 端看图更依赖于中性格式和主流原生格式的支持能力，例如：

• STEP / IGES：跨 CAD 软件通用

• PRT、SLDPRT：常见于主流设计工具

通过三维轻量化处理，这些模型可以在浏览器中完成旋转、剖切、结构查看等操作。

中性格式

在多 CAD 并存的环境中，中性格式往往是协作的桥梁。在线 CAD 看图工具对中性格式支持的完整程度，直接决定了它能否真正用于跨部门、跨企业沟通。

浏览器看图可以完成哪些常见操作

需要强调的是，在线 CAD 看图并不是把桌面 CAD 搬到浏览器里。它关注的是高频、必要的操作能力。

旋转、缩放、剖切

对于三维模型而言，旋转和剖切几乎是理解结构的基础。

在浏览器中完成这些操作，可以快速确认装配关系、内部结构和空间位置。

测量与结构查看

基础测量能力，是现场和评审中最常用的功能之一。

配合结构树查看，非设计人员也能较快定位到关键零部件。

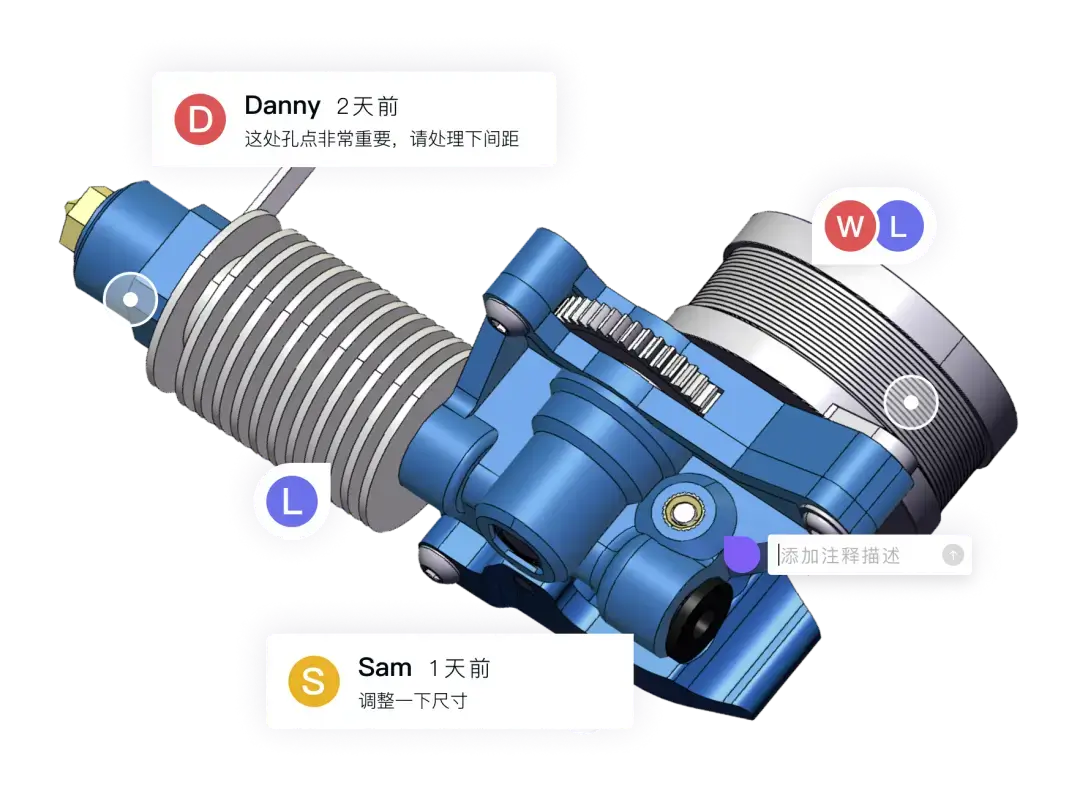

批注与评审

相比单纯看，在线 CAD 看图更强调沟通。

通过批注、标记问题点、评论等方式，可以减少反复解释，提高协作效率。

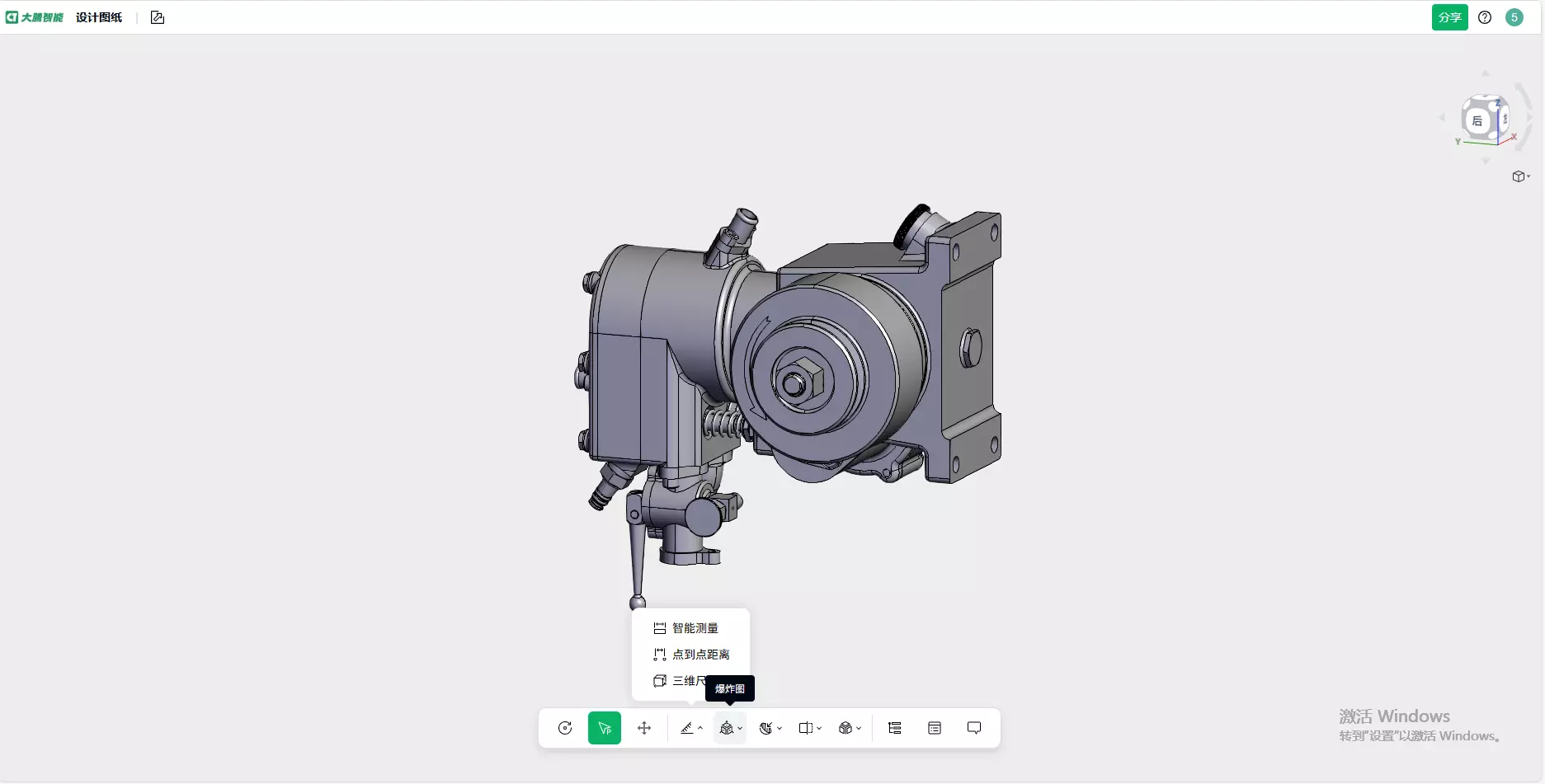

以3D 一览通为例，在浏览器环境下已能覆盖多数实际看图需求。用户无需安装软件，即可完成模型旋转、缩放、剖切、测量等常见操作，并支持三维批注与多人在线评审。相较传统方式，这类工具更适合临时查看和协同沟通，让浏览器查看 CAD 文件真正落地到工程场景中。

浏览器看图适合哪些典型场景

并非所有 CAD 使用场景都适合 Web 端，但在一些典型场景中，它的优势非常明显。

异地评审

多地团队参与评审时，通过浏览器查看 CAD 文件，可以避免环境不一致带来的准备成本，提升会议效率。

客户演示

面对非专业背景的客户，复杂的 CAD 界面反而增加理解难度。

在线 CAD 看图工具以更直观的方式展示结构，更有利于沟通方案。

供应商沟通

在不开放设计编辑权限的前提下，让供应商快速理解结构和接口，是 Web 看图非常适合的场景。

车间现场

车间和施工现场往往不具备高配置电脑环境。

通过浏览器查看 CAD 文件，可以在普通设备上完成核对和参考。

在线 CAD 看图工具是为协作、评审和现场效率而生的，当企业开始有意识地区分设计和看图的工具边界，往往会发现，工作反而变得更顺畅。
