为什么很多企业做不好三维工艺卡片？7个常见误区解析

随着制造企业推进数字化工艺建设，越来越多企业开始采用三维工艺卡片替代传统二维工艺文件，希望借助三维模型、工艺动画和可视化工艺指导，提高工艺编制效率和现场执行效率。

但在实际应用中，不少企业投入了大量时间和资源，三维工艺卡制作效果却并不理想，三维设计数据也没有真正应用到工艺编制过程中。

那么，企业为什么做不好三维工艺卡片？本文结合制造企业实际应用，总结7个常见误区，并给出相应的优化思路。

误区1：把三维工艺卡片当成"更漂亮的文档"

这是企业推进数字化工艺时最常见的误区。不少工艺工程师只是将CAD模型截图替换传统图片，再配合文字说明，就认为完成了三维工艺卡制作。

实际上，三维工艺卡片并不是简单地把二维图片替换成三维模型，而是利用三维模型、装配关系、爆炸视图、剖切视图以及工艺动画，更直观地表达工艺过程。

如果只是改变展示形式，而没有改变工艺表达方式，现场人员仍然需要依赖经验理解工艺内容，三维可视化的优势也难以体现。

误区2：设计模型与工艺数据没有建立关联

很多企业已经完成三维设计，但工艺部门仍然通过截图、复制图片甚至重新绘制示意图制作工艺资料。这种方式不仅增加了工作量，也容易导致设计模型与工艺文件不同步。

一旦设计发生变更，工艺工程师往往需要重新整理图片、调整文档，维护成本较高。

更高效的方式，是直接复用CAD模型完成三维工艺卡制作，让设计数据持续服务工艺编制，而不是重复进行图片整理。

误区3：缺乏统一的制作规范

不少企业的工艺文件仍然依赖个人经验。

不同工程师采用不同模板、排版方式和标注规则，导致同一企业内部工艺资料风格不统一，不仅影响阅读效率，也增加了培训和后期维护成本。

企业在建设三维工艺体系时，应建立统一的模板、工艺命名规则、模型展示方式和编制标准，逐步形成标准化的三维工艺卡片制作规范。

误区4：没有充分发挥三维可视化优势

三维工艺的优势，在于能够更直观地表达复杂工艺过程。但不少企业虽然使用了三维模型，却没有充分利用爆炸视图、剖切视图、局部放大、颜色高亮、装配动画等可视化方式，复杂装配过程仍然难以理解。

尤其对于大型装备、自动化设备等复杂产品，仅依靠普通模型视图，现场人员仍需要反复沟通确认。

因此，三维工艺卡片不仅要展示模型，更应利用三维数据准确表达工艺过程。

误区5：设计变更后维护工作量大

制造企业产品持续迭代，工艺资料也需要同步更新。

如果仍然依赖截图、复制和手工排版，每次设计变更都会带来大量重复修改工作。时间一长，现场容易出现多个版本并存、工艺资料更新不及时等问题。

因此，三维工艺卡片应尽量与设计模型保持关联，当模型更新后，工艺资料能够快速同步更新，从而降低维护工作量，提高资料一致性。

误区6：工艺经验没有形成企业资产

很多企业拥有丰富的工艺经验，却长期分散在个人电脑、纸质资料或不同部门。一旦人员调整，经验也容易随之流失。

三维工艺卡片不仅承担现场指导作用，也是企业沉淀工艺知识的重要载体。

如果能够建立统一的工艺资料库，将标准工艺、优秀案例和操作规范持续沉淀，不仅有利于员工培训，也方便后续工艺优化和经验复用。

误区7：三维工艺卡片软件选型不匹配

有些企业仍然使用Office、截图工具和图片编辑软件制作工艺文件。前期投入虽然较低，但随着产品数量增加，截图、排版、修改和维护工作会越来越多，整体效率难以提升。

一款适合制造企业的三维工艺卡片软件，应能够直接复用CAD模型，并支持工艺模板、爆炸视图、装配动画、版本管理以及与PDM、MES等系统的数据协同。只有工具能够适应企业长期应用需求，数字化工艺建设才能持续推进。

3D工艺大师帮助企业提升三维工艺卡制作效率

针对企业在三维工艺卡制作过程中普遍存在的模型复用困难、维护复杂和工艺表达效率低等问题，大腾智能推出了3D工艺大师。

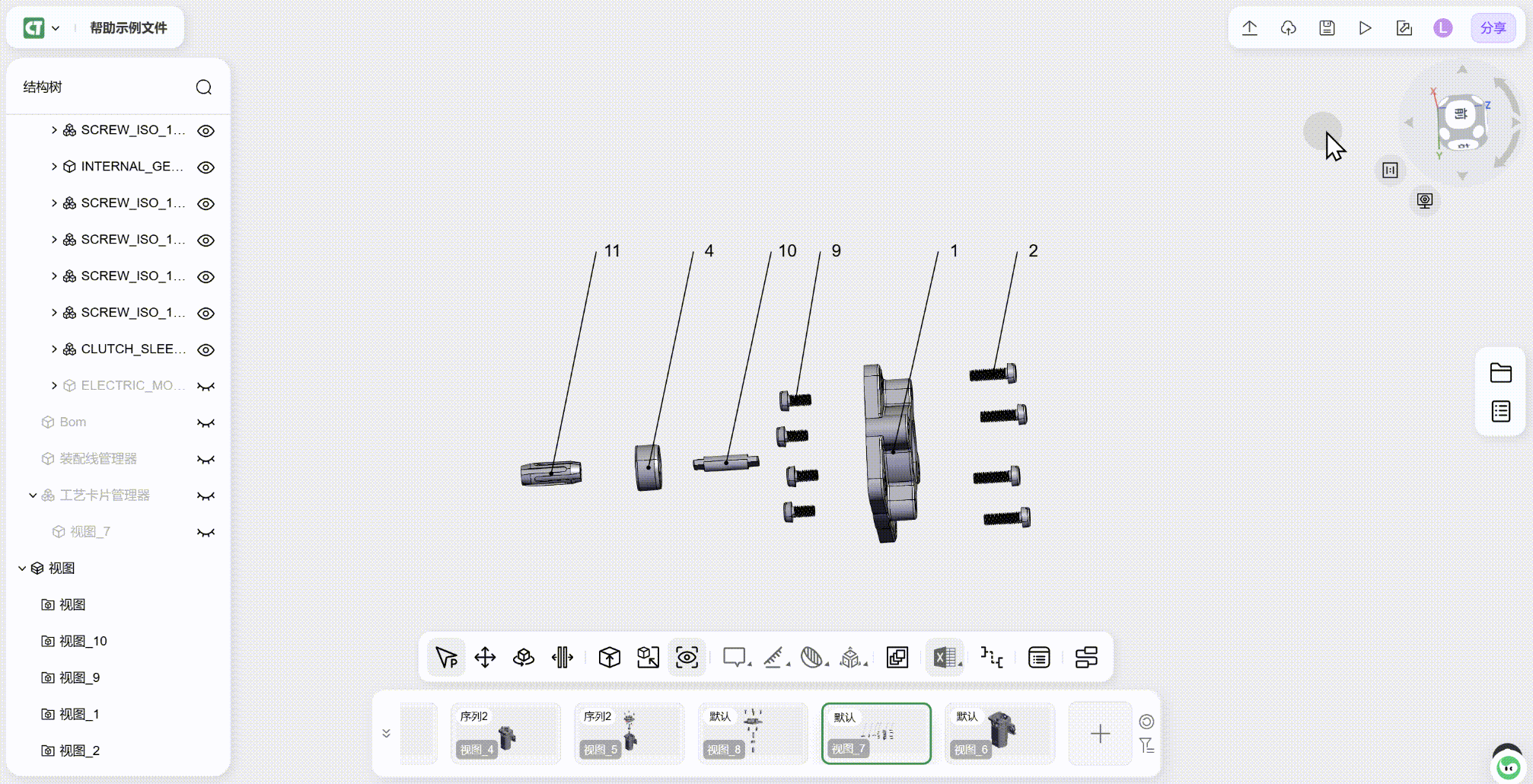

3D工艺大师支持直接读取50多种三维CAD模型，无需重新建模，工艺人员即可基于产品结构规划工艺流程，通过拖拽零件完成装配定位，自动生成工艺步序视图，并快速输出三维工艺卡片、工艺手册、装配作业指导书、数字化SOP以及培训演示动画。

同时，软件支持工艺模板管理、版本管理，输出物可与PDM、MES等系统集成，实现设计数据、工艺数据和生产数据保持同步。当产品设计发生变更时，可基于最新模型快速更新工艺资料，减少重复维护，提高资料一致性。

对于推进工艺标准化和数字化制造的企业来说，3D工艺大师不仅是一款专业的三维工艺卡片软件，也是连接设计、工艺与生产的数据平台，让三维设计数据持续服务制造全过程。

很多企业做不好三维工艺卡片，并不是缺少三维模型，而是在工艺表达、模型复用、标准规范和工具选择等方面仍然沿用传统工作方式。

对于制造企业来说，三维工艺卡片的价值并不只是替代二维图片，而是让设计模型直接服务工艺编制、生产指导和工艺知识沉淀。通过建立统一的工艺规范，采用专业的三维工艺卡片软件，并充分复用三维设计数据，企业能够持续提升三维工艺卡制作效率，推动工艺资料向数字化、可视化方向发展。
