在制造业与技术服务领域,技术插图是传递装配、维修、检验等关键信息的重要载体。许多企业仍用2D截图+文字拼装技术文档,导致版本不一致、学习成本高、更新滞后。随着三维设计普及,一种更直观、更高效的表达方式——3D技术插图,正成为工程师与工艺员的新宠。本文将系统讲解3D技术插图的概念、优势及标准制作流程,并分享如何借助大腾智能3D工艺大师快速产出专业级技术插图,显著降低制作门槛与周期。

3D技术插图是以三维模型为载体,通过可视化实现装配/维修/检验信息的技术图解。广泛应用于:
装配作业指导书
维修手册
质检卡片
培训课件
服务手册
相比传统2D插图,3D技术插图信息更直观一致,可多端查看,易更新迭代,并能有效降低培训成本与装配差错率。
统一坐标系、单位与命名,清理多余面与破面,保留PMI/属性,为后续标注与BOM生成打基础。
根据操作步骤选定主视/俯视/侧视角度,确定爆炸方向与间距、剖切平面与观察深度,让结构关系清晰可见。
按”总成一部件一零件”层级拆分模型,分配唯一编号/颜色/标签,用箭头、尺寸、序号、符号标注装配关系与注意点,保持跨页一致。
输出高分辨率 PNG/SVG/PDF,保留可编辑源文件,可按需生成步骤图序列,直接用于手册、培训或线上发布。
按照上述流程,可制作出合格的3D技术插图,但是在实际项目中,如此操作可能会面临制作耗时长、跨软件协作繁琐、更新维护困难等问题。尤其在面对大量机型或多版本迭代时,人工重复操作会显著拖慢交付进度。借助智能化工具可实现流程自动化、视图标准化、标注联动化。在这方面,大腾智能3D工艺大师快速上手的丰富功能,为工程师与工艺员提供了快速制作3D技术插图的工具。

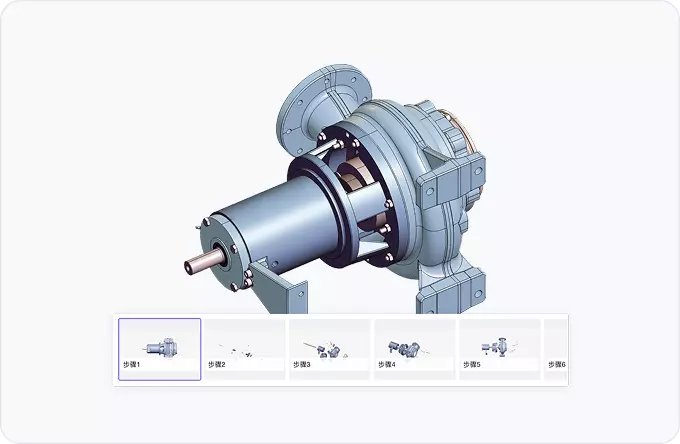

大腾智能3D工艺大师支持爆炸图、剖切图等工艺视图,无需在多个软件间来回切换,即可在统一环境中完成视图创建与标注编排,特别适合装配、维修、质检等多场景复用。
直接读取CAD属性与PMI,自动生成BOM,支持关键字匹配BOM ID,编号与模型节点双向联动,确保清单与插图一致。
内置结构树和视图操作,为每一个视图操作添加文字、图片、视频、音频标签,还能生成装配、拆卸动画,培训与现场指导更加生动直观。

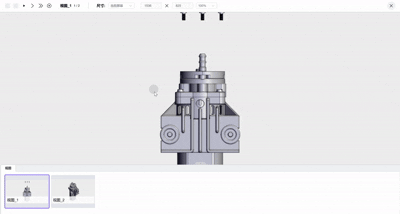

输出物可生成链接发布至网页、移动端、平板,并支持AR场景查看,提升团队协作效率与学习者体验。

以上就是3D技术插图是什么?快速制作流程与工具推荐的全部内容。3D技术插图不仅是技术文档的升级形态,更是提升装配准确性、缩短培训周期、降低售后成本的重要工具。
