SolidWorks支持的文件格式有哪些？能打开哪些工程文件一文讲清

SolidWorks是制造业中使用非常广泛的三维设计工具之一。在实际工程协同中，经常会遇到一个很常见的问题：拿到一个模型文件，却不确定SolidWorks是否能够打开。

尤其是在供应链协同、跨部门交付或历史数据接收场景中，这个问题非常普遍。

如果只从软件功能角度来看，答案相对直接；但在制造企业的真实业务环境中，这背后实际上涉及的是数据兼容性与协同效率问题。

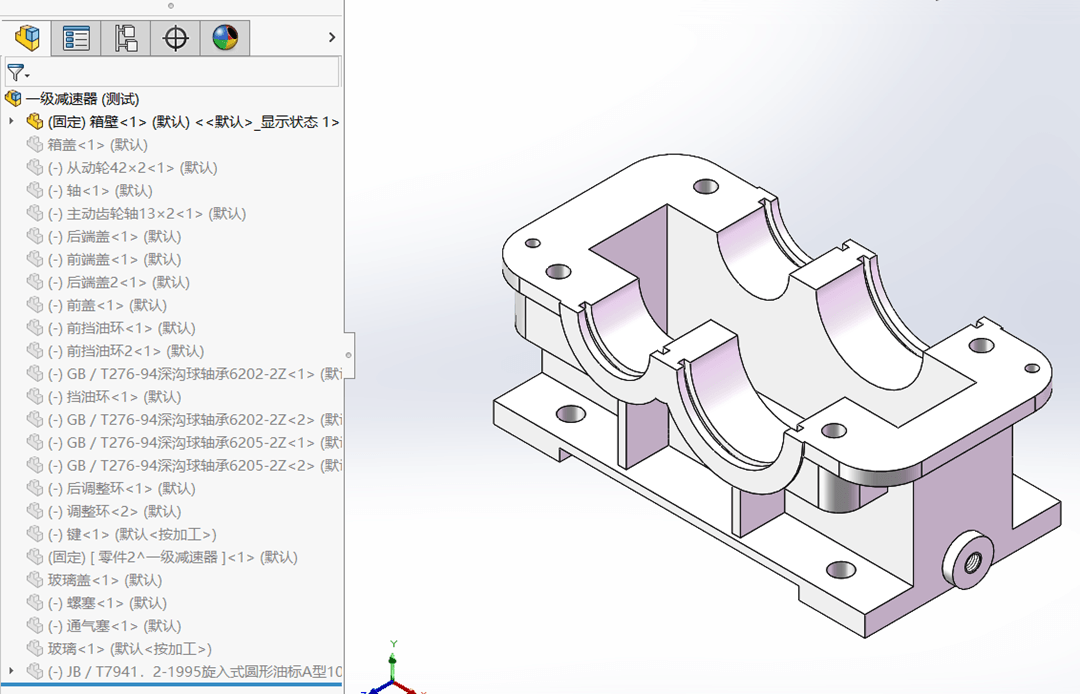

SolidWorks原生文件格式有哪些

SolidWorks拥有自己的原生数据结构，这是其最完整、信息保留最充分的表达方式。

常见的SolidWorks原生文件包括：

• .sldprt（零件文件）

• .sldasm（装配体文件）

• .slddrw（工程图文件）

这三类文件构成了SolidWorks设计数据的核心体系，也是企业内部进行设计与建模时最稳定的数据形式。

在设计阶段，这类文件能够完整保留参数化建模信息、特征树结构、装配约束关系、工程图标注与视图信息。

SolidWorks能打开什么格式的文件？不只是sldprt

在实际制造过程中，设计数据往往来自多个不同系统，而不仅仅是SolidWorks本身。因此，SolidWorks支持的文件格式不仅限于原生格式，还包括多种工业通用交换格式。

1.    STEP格式（.step/.stp）

STEP是目前工业领域使用最广泛的中性数据格式之一。它不依赖具体CAD系统兼容性强，兼容性强，保留了完整的几何信息。

SolidWorks可以直接导入STEP文件，主要用于跨CAD系统数据交换 、供应商模型交付和多部门协同设计。

但需要注意的是，STEP通常无法保留完整参数化特征树，因此在后续编辑能力上有限。

2.    IGES格式（.igs/.iges）

IGES是一种较早期的几何数据交换格式，在部分行业仍然使用。

SolidWorks可以打开IGES文件，常用于曲面模型传递、老旧系统数据迁移和简单几何数据交换。

但在复杂装配或高精度模型场景中，可能会出现曲面不连续、拓扑结构丢失、几何重建误差等问题。 因此，该格式的使用正在逐渐减少。

3.    Parasolid格式（.x_t/.x_b）

Parasolid是SolidWorks内核级别的几何引擎格式之一，因此兼容性较高。它的几何还原精度较高，装配结构稳定性强，SolidWorks支持度较好。

在高端装备制造和复杂产品设计中，Parasolid常用于精确模型交换和跨平台CAD协同。

4.    DWG/DXF、STL及其他格式

除了三维CAD格式之外，SolidWorks还支持多种工程与应用格式：

• DWG/DXF：二维工程图交换，多用于二维设计数据交互

• STL：用于3D打印或网格模型，主要用于制造加工或仿真场景，而非精细设计编辑

• OBJ：可视化模型展示

企业为什么越来越需要统一的三维模型查看能力

在典型制造企业中，三维数据往往来自多个不同环节：SolidWorks设计部门、UG或CATIA供应商、外协加工厂，以及工艺与生产部门。由于不同团队使用的CAD系统不一致，最终形成的模型文件格式也各不相同。

因此，文件格式差异本质上并不是一个技术兼容问题，而是企业协同方式差异的直接体现。

在这种多系统并行的环境下，企业真正面对的问题并不是能不能打开文件，而是如何统一查看不同来源的模型，如何减少格式转换带来的数据损失以及如何让非设计人员也能使用三维数据。

虽然SolidWorks具备较强的格式兼容能力，但在企业实际使用中仍然存在一些限制。

• 需要安装专业软件，成本较高

• 授权管理复杂

• 非设计人员学习成本高

• 多格式文件分散，管理困难

尤其是在工艺评审、生产准备、质量确认和售后支持等环节，大量人员并不需要进行模型设计或修改，只需要看得懂、查得到、能沟通。

但传统CAD软件的定位仍然是面向设计人员，并未真正覆盖全员查看与协同的使用场景。

更高效的方式：用3D一览通统一查看多格式模型

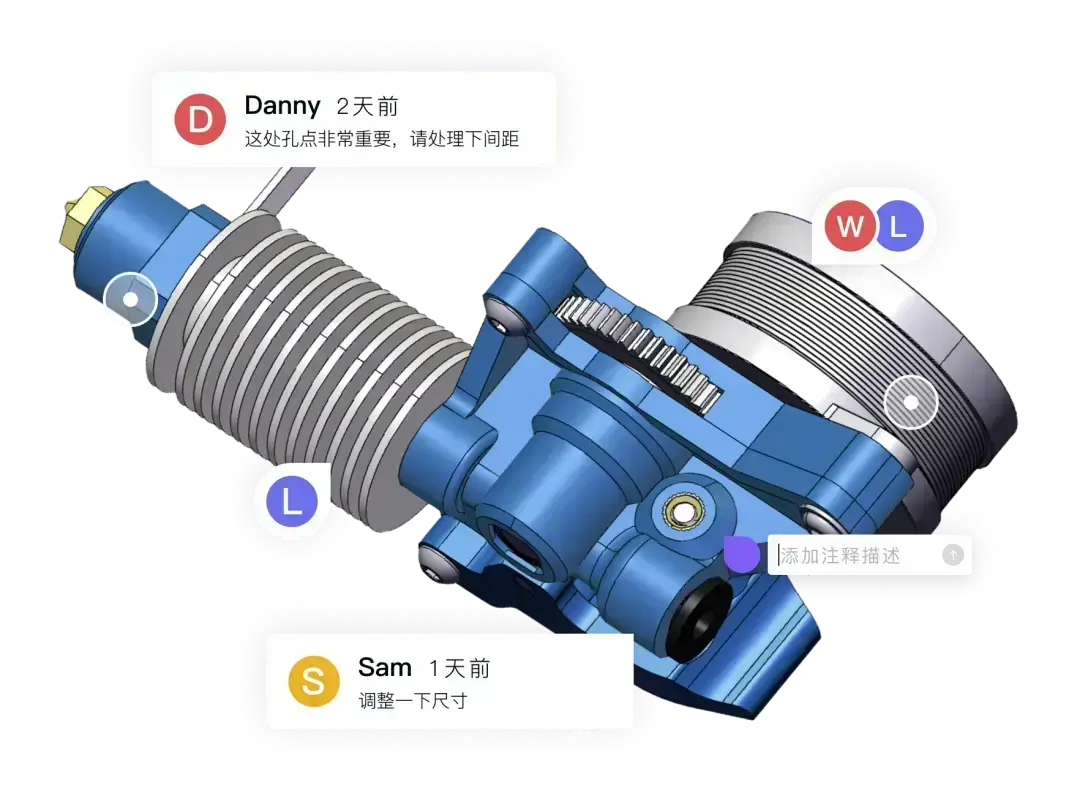

3D一览通是一款轻量化工业3D查看工具，可以在无需安装SolidWorks等专业软件的情况下，通过浏览器直接查看50多种工业模型格式，包括：

• SolidWorks（.sldprt/.sldasm）

• STEP

• IGES

• Parasolid

• JT等主流格式

同时，它不仅支持模型查看，还提供完整的工程协同能力，

• 模型旋转、缩放查看

• 剖切与爆炸视图分析

• 多种测量方式

• 设计评审与批注

• 水印与限时链接分享

通过3D一览通，企业可以在不改变原有CAD设计体系的前提下，让更多岗位直接参与到三维数据的使用与协同过程中。

SolidWorks作为主流三维CAD工具，支持包括.sldprt、.sldasm、.slddrw在内的原生格式，同时也支持STEP、IGES、Parasolid等多种工业通用格式。

但在实际制造协同过程中，文件格式只是基础问题，更关键的是如何让这些三维数据在不同部门、不同系统之间高效流转。
