什么是工艺卡片？如何制作工艺卡片及模板

在离散制造、精密加工中，工艺卡片是指导生产的关键技术文件，而工艺卡片模板则是标准化这一文件的“骨架”。它通过统一格式、必填字段和操作指引，解决传统工艺卡片格式混乱、信息缺失、更新滞后的问题。传统手工编制工艺卡片的方式已难堪重负，有没有更高效的制作方法和工具？

工艺卡片模板的价值

降本提效

避免重复设计，工程师可快速调用模板填充参数，缩短工艺编制时间。

标准统一

规范工艺步骤、设备/刀具要求、质检标准等关键信息，降低因表述歧义导致的生产误差。

知识沉淀

将资深工程师经验转化为模板中的“最佳实践”，助力新人快速上手。

追溯便捷

结构化字段支持与生产系统(如MES)对接，实现工艺变更的全程追踪。

工艺卡片及模板的分类

根据不同的应用场景和功能，工艺卡片及其模板主要可分为以下几类：

1. 按用途分类

加工工艺卡片：用于指导零件的车、铣、刨、磨等机械加工工序。

装配工艺卡片：指导产品各零部件的组装顺序与方法，强调步骤逻辑和防错机制。

检验工艺卡片：定义质量检验点、方法、标准及测量工具。

包装工艺卡片：规定成品包装方式、防护措施和运输要求。

2. 按行业分类

汽车制造工艺卡片

航空航天装配工艺卡

电子设备工艺指导卡

通用机械制造工艺卡

3. 按表现形式分类

传统二维工艺卡片：以表格+图示方式呈现，适用于简单产品或初期研发阶段。

3D工艺卡片：融合三维模型与动态演示，可直观展示复杂装配关系，降低理解门槛。

工艺卡片及模板制作方法

方法一：传统工艺卡片模板制作方法

该方法依赖人工梳理与文档编排，适用于早期标准化尚未建立的企业。

1.确定工艺内容与目标：明确产品类型、工序数量、关键控制点。

2.收集图纸与技术要求：包括零件图、BOM表、公差配合等。

3.设计表格框架：使用Excel、Word或CAD软件搭建基础模板结构。

4.填充工艺信息：逐项编写工序名称、设备编号、刀具/夹具、工时等。

5.补充图示说明：添加示意图或流程图，辅助说明操作重点。

6.审核与发布：由工艺工程师、质量部门联合评审后定稿下发。

使用传统方法制作工艺卡片，需兼顾建模、标注、格式调试，耗时耗力，修改繁琐，难以实现动态交互与可视化展示。

方法二：使用大腾智能3D工艺大师快速生成工艺卡片

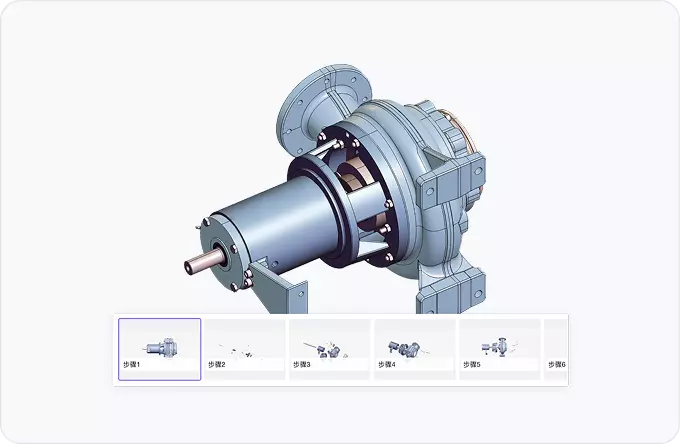

大腾智能3D工艺大师作为专业的工艺数字化工具，可实现工艺卡片三维可视化+数据集成为一体的专业级工艺设计平台。

（1）可视化装配演示

静态文字转化为动态3D动画，清晰展现装配路径与干涉检查。

（2）工艺卡片模板支持

3D工艺大师提供标准化工艺卡片模板，在3D工艺大师中可基于三维模型，直接调取使用，无需从零设计。

（3）无缝对接MES/ERP系统

生成的输出物可集成至MES/ERP系统，实现工艺数据全流程贯通。

以上就是什么是工艺卡片？如何制作工艺卡片及模板？有没有更高效的方法？的全部内容。随着制造业对精度与效率的要求提升，工艺卡片正从静态文档演变为动态、可视的交互式指南。无论是传统二维模板还是先进的3D工艺卡片，关键在于选择适配企业需求的工具。
