三维装配动画怎么做？制造企业落地三维模型装配动画的实用方法

在装备制造、船舶、工程机械等行业中，装配工艺是连接设计与生产的关键环节。随着产品结构日益复杂，仅靠二维图纸和文字说明，已经很难支撑高效、稳定的装配执行。越来越多企业开始关注：三维装配动画怎么做，才能真正服务现场，而不是停留在展示层面？

从实践来看，三维模型装配动画要围绕装配逻辑、工艺顺序和操作理解展开，才能真正帮助一线人员。本文结合制造企业的真实应用场景，梳理三维装配动画的落地思路与关键方法。

装配复杂化背景下，二维方式逐渐吃力

在船舶、重型装备、能源装备等领域，一个完整产品往往由上百甚至上千个零部件构成，装配顺序复杂、空间关系紧密，对工艺准确性要求极高。

以发动机、动力系统为例，其内部包含曲轴、缸体、活塞、管路、润滑与冷却系统等多个子系统，装配过程中既要保证顺序正确，又要避免干涉和误装。过去常用的方式主要是二维图纸配合文字说明或表格，但在实际执行中存在明显问题。

• 二维图难以表达空间关系，新人理解成本高

• 装配步骤分散在多张图纸中，查找不便

• 零部件多、层级深，容易出现理解偏差

• 复杂工序依赖老师傅经验，难以标准化复制

当产品型号增多、更新频率提高后，这种方式很难支撑稳定的交付质量，也不利于知识沉淀。

三维装配动画的价值：让工艺过程可视化

相比传统文档，三维模型装配动画的核心价值，在于把装配过程可视化、结构化、流程化。

通过三维模型，可以直观展示：

• 每一个零部件在整体中的位置

• 正确的装配顺序与方向

• 零件之间的配合关系

• 潜在干涉与注意事项

• 关键步骤的操作要点

对一线人员来说，不再是看图猜意思，而是直接照着过程操作。

三维装配动画怎么做？核心流程可以分为三步

从实际项目经验来看，一套可落地的三维模型装配动画制作流程，通常包括以下几个关键环节。

1. 导入 CAD 数据，构建装配结构基础

制作三维装配动画的第一步，是导入已有的设计模型。常见来源包括 SolidWorks、CATIA、Inventor 等主流 CAD 软件。

通过专业工具，可直接读取装配结构，并自动生成清晰的层级关系，例如：

• 总装、 子装、零部件

• 零件名称、编号、属性信息

• 逻辑装配层级

这一步的关键不是重新建模，而是复用设计数据，确保模型来源一致，避免信息偏差。

2. 基于真实工艺设计装配流程动画

在模型结构清晰后，就可以进入三维装配动画的核心阶段——装配流程设计。

在这一阶段，通常需要完成以下工作：

1. 按真实工艺顺序拆分装配步骤

2. 设置每一步的装配路径与方向

3. 模拟零件移动、旋转、对位过程

4. 标注关键注意事项与装配要点

5. 对关键步骤进行放慢或重点展示

通过动画方式，把原本抽象的工艺步骤转化为直观过程。例如：

• 哪个零件先装、哪个后装

• 从哪个方向装入

• 是否需要预留空间

• 是否存在干涉风险

这类内容用文字很难说明清楚，但通过三维模型装配动画，可以一目了然。

3. 加入说明信息，让动画真正可用

一套实用的三维装配动画，不仅是动起来，还需要结合多种辅助信息，让使用者真正理解工艺要求。常见的增强方式包括：关键步骤文字说明、操作要点提示、注意事项标注、语音讲解（用于培训或演示）、不同步骤的快慢控制。

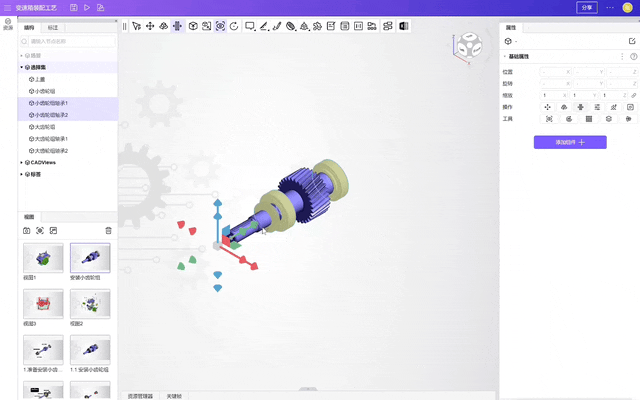

在实际制作过程中，选择合适的工具能显著降低三维装配动画的制作门槛。以 3D 工艺大师 为例，该工具面向工业场景设计，支持直接导入主流三维模型，快速生成装配动画，无需复杂建模基础。通过试图快照，工程人员即可完成结构演示、装配说明和工艺表达，广泛适用于培训、交付演示和技术沟通场景，有效提升三维装配动画的制作效率与表达清晰度。

三维模型装配动画如何落地到实际场景中

很多企业关心的不只是怎么做，还关注做完以后怎么用。在实际应用中，三维装配动画通常会以多种方式落地。

1. 作为装配指导资料使用

装配人员可在电脑、平板或工位终端中查看动画，对照步骤执行操作，减少理解偏差。

2. 用于培训与经验传承

新员工可通过动画快速理解结构与流程，降低培训对老师傅的依赖。

3. 支持跨部门沟通

工艺、设计、质量人员可以基于同一动画进行讨论，减少语言歧义。

4. 对外展示与技术说明

在对客户或合作方说明产品结构时，三维装配动画比静态图纸更直观，也更专业。

三维装配动画的实际价值体现

从制造企业的实践反馈来看，引入三维模型装配动画后，通常会带来几方面变化：

1. 装配理解时间明显缩短

2. 误装、返工情况减少

3. 工艺表达更统一

4. 新员工上手更快

5. 工艺资料更容易沉淀和复用

尤其在产品结构复杂、批量不大、定制频繁的场景中，三维装配动画对效率和质量的提升尤为明显。

如果你正在考虑将二维工艺升级为三维表达，或希望系统化推进装配数字化，不妨先梳理一套可复用的三维装配动画流程，并借助 3D 工艺大师来落地实施。这往往是最容易落地、回报也最直接的一步。
