制造业必备指南｜焊接工艺卡片怎么制作？ 制作流程与难点解析

在制造业中，焊接工艺卡片是确保焊接质量与生产效率的核心技术文件。然而，传统焊接工艺卡片制作面临参数匹配复杂、标准繁多、变更管理繁琐等难题，影响生产进度与质量稳定性。随着数字化技术的发展，3D焊接工艺卡片正成为解决这些问题的新选择。本文将围绕焊接工艺卡片展开，从定义、应用、制作流程、难点解析，到数字化解决方案为你提供系统、实用的参考指南。

什么是焊接工艺卡片？

焊接工艺卡片是指导焊接作业的重要技术文件，基于合格的焊接工艺评定制定，明确焊接方法、材料、参数、检验要求等，是保证焊接质量与生产效率的核心工具。在制造业中，不仅是生产操作的依据，也是质量管理和合规审查的重要资料。

焊接工艺卡片的应用行业

几乎所有涉及金属结构制造的行业都离不开焊接工艺卡片。

• 压力容器与管道：如锅炉、压力容器、工艺管道等，对焊接质量要求极高，工艺卡片是强制文件。

• 建筑与钢结构：如厂房、桥梁、高层建筑的钢梁柱节点，用于规范焊接方法、预热及层间温度控制。

• 汽车与轨道交通：如车身点焊、车架总成焊接，工艺卡片与焊点图结合，指导机器人及工人操作。

• 能源与电力：如电厂锅炉、再热器、汽轮机部件等，对高合金钢、厚壁管的焊接工艺有严格要求。

• 船舶与海洋工程：如船体结构、海洋平台需控制焊接变形和低温韧性，工艺卡片是质量控制的基础。

焊接工艺卡片制作流程

以常见的手工电弧焊为例，制作流程如下：

1、明确适用范围

确定母材牌号、规格、焊接方法、接头形式及焊接位置。

2、引用标准与评定

明确所依据的国家/行业标准，并关联已完成的焊接工艺评定(PQR)编号。

3、设计接头与坡口

绘制接头简图，标注坡口形式、角度、钝边、间隙等尺寸。

4、确定焊接参数

逐层/道填写焊材牌号、直径、极性、电流、电压、焊接速度等。

5、规定工艺措施

明确焊前清理、预热温度层间温度、后热及焊后热处理要求。

6、明确检验要求

规定无损检测比例、合格级别及外观检查标准。

7、编制与审批

完成编制、审核、批准流程确保卡片受控并分发至生产现场。

焊接工艺卡片制作的难点

难点一：参数匹配复杂

需综合考虑母材、焊材、焊接方法、位置等多因素，避免产生裂纹、气孔等缺陷。

难点二：标准规范繁多

需同时满足国标、行标及企业标准，对工程师的综合能力要求高。

难点三：多工种协同困难

工艺卡片需与机加工、装配、检验等环节衔接，信息不一致易导致质量问题。

难点四：变更管理繁琐

或材料变更时，需同步更新所有相关工艺卡片，工作量大。

难点五：二维图纸理解门槛高

纯二维图纸对焊工的空间想象能力要求高，易因理解偏差导致操作失误。

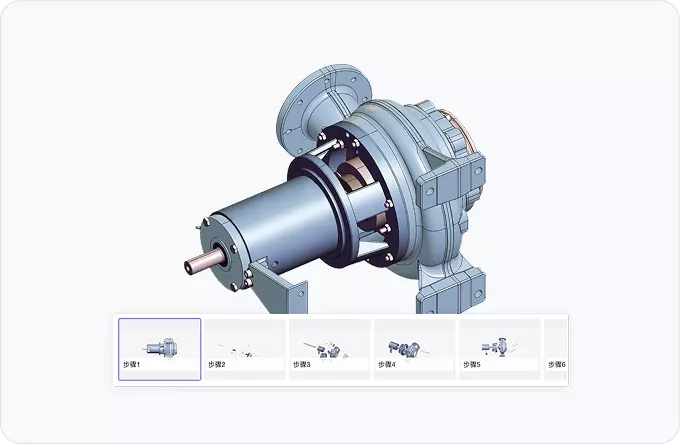

面对传统焊接工艺卡片制作的诸多难点，企业可借助大腾智能3D工艺大师实现高效转型。3D工艺大师能在设计初期完成焊接工艺规划，实现数据联动与三维可视化指导，直接从3D模型提取信息并快速制作工艺卡片，减少人工录入与错误。

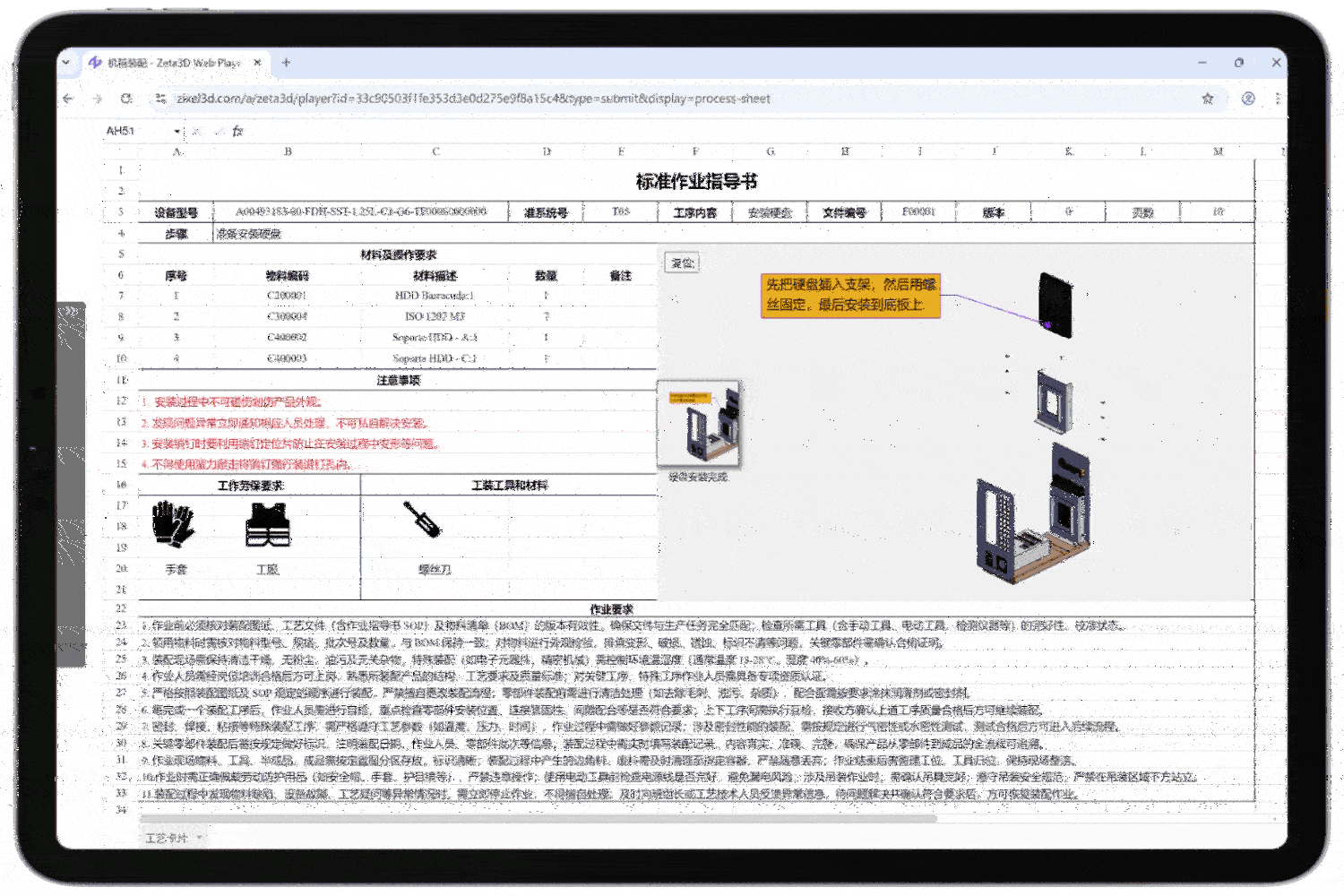

使用3D工艺大师制作焊接工艺卡片的优势

1. 自动生成

从3D模型直接提取信息，减少人工录入失误。

2. 三维可视化

在模型上高亮焊缝等重要步骤，附加参数与动画，降低理解难度。

3. 高效变更

设计修改后，工艺卡片可快速更新，缩短周期。

4. 多格式输出

支持二维卡片、PDF、链接等多种输出物形式。

5. 数据链贯通

输出物可与PLM/MES系统集成，确保设计—工艺—生产数据一致。

以上就是焊接工艺卡片怎么制作？的全部内容。焊接工艺卡片作为焊接生产的质量保障文件，其制作流程的规范性和难点的解决能力，直接影响企业的生产效率和产品品质。如果你是焊接工程师、工艺设计师或制造管理者，想深入了解焊接工艺卡片制作方法或焊接工艺卡片难点的解决方案，数字化工艺工具将是你的高效之选。
