3DM格式有哪些工业应用场景？用什么软件打开

在工业设计和产品研发过程中，企业经常会收到各种三维模型文件，例如STEP、IGES、JT、SolidWorks、UG等格式。其中，3DM格式也是比较常见的一种。

事实上，3DM并不仅仅是一种文件格式，它背后对应的是工业设计领域广泛使用的曲面建模体系。对于产品外观设计、复杂曲面设计以及跨部门协同来说，3DM格式已经成为重要的数据载体。

本文将结合制造企业实际应用场景，帮助大家了解3DM格式的特点、应用价值以及查看方法。

3DM是什么格式？

3DM是Rhino（Rhinoceros）软件的原生三维模型文件格式。

Rhino是一款以自由曲面建模著称的三维设计软件，在工业设计、产品造型设计、珠宝设计、船舶设计以及模具开发等领域应用广泛。

与传统机械CAD软件相比，Rhino更擅长处理复杂曲面和产品外观造型，因此很多工业产品的外观方案都会以3DM格式保存和传递。

一个完整的3DM文件通常能够保存：

• 三维几何模型

• 曲面与实体数据

• 线框数据

• 图层信息

• 材质属性

• 标注与注释信息

因此，3DM不仅是模型文件，更是产品设计数据的重要组成部分。

对于制造企业而言，虽然后续工程设计可能会转入UG、Creo或SolidWorks等平台完成，但很多产品的外观设计阶段都可能接触到3DM格式。

制造企业为什么会接触3DM格式？

很多机械制造企业并没有部署Rhino软件，但仍然经常收到3DM文件。原因在于，3DM格式已经成为工业设计与工程设计之间的重要桥梁。

1.      产品外观设计交付

消费电子、医疗器械、家电产品以及智能设备行业，经常使用Rhino进行产品外观设计。当设计方案确定后，工业设计公司会将3DM模型交付给结构设计团队继续开展工程开发。

因此，制造企业在项目初期经常会接收到3DM格式文件。

2.      复杂曲面设计协同

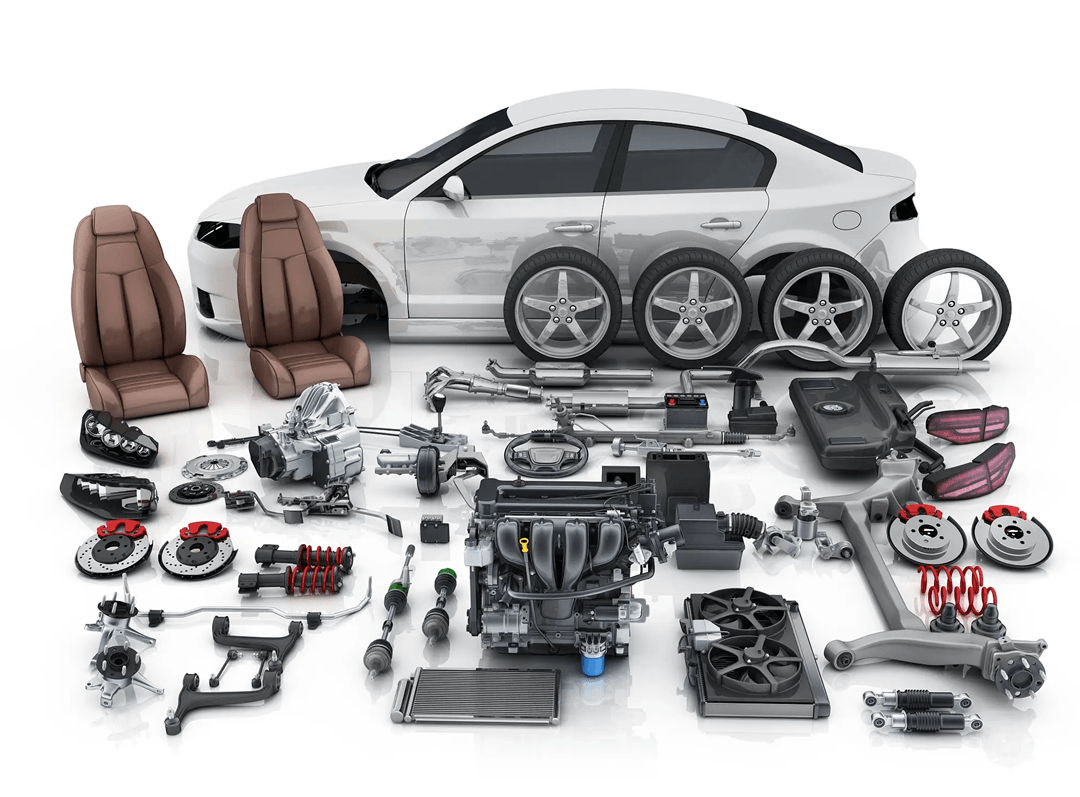

在汽车零部件、航空航天以及模具制造行业，很多零部件都涉及复杂曲面结构。

设计团队会利用Rhino进行曲面优化和形态分析，再将3DM模型交给后续工程团队进行详细设计。

3.      供应链协同需求

随着产品研发协同不断加强，供应商、客户和制造企业之间需要频繁共享三维数据。即使企业内部主要使用UG或SolidWorks，也可能因为项目协同需要而查看3DM格式模型。

因此，对于很多企业来说，了解3DM是什么格式已经不仅是设计部门的需求，而是跨部门协同工作的实际需要。

3DM格式有哪些典型工业应用场景？

1.      产品外观设计

这是3DM格式最常见的应用领域。智能终端设备、家电产品、医疗设备、消费电子产品等产品通常包含大量自由曲面结构，而3DM格式能够较好地保留曲面细节和造型数据。

2.      产品概念设计

在研发初期，企业往往需要快速验证多个设计方案。此时关注重点通常包括产品形态、人机工程学、外观效果。

相比传统参数化建模方式，Rhino能够更快速地完成方案迭代，因此3DM格式在概念设计阶段十分常见。

3.      模具与曲面工程

对于复杂曲面产品而言，模具设计往往需要参考原始曲面数据。

很多企业会利用3DM模型进行曲面分析、优化以及模具开发，从而提高产品制造质量。

3DM格式用什么软件打开？

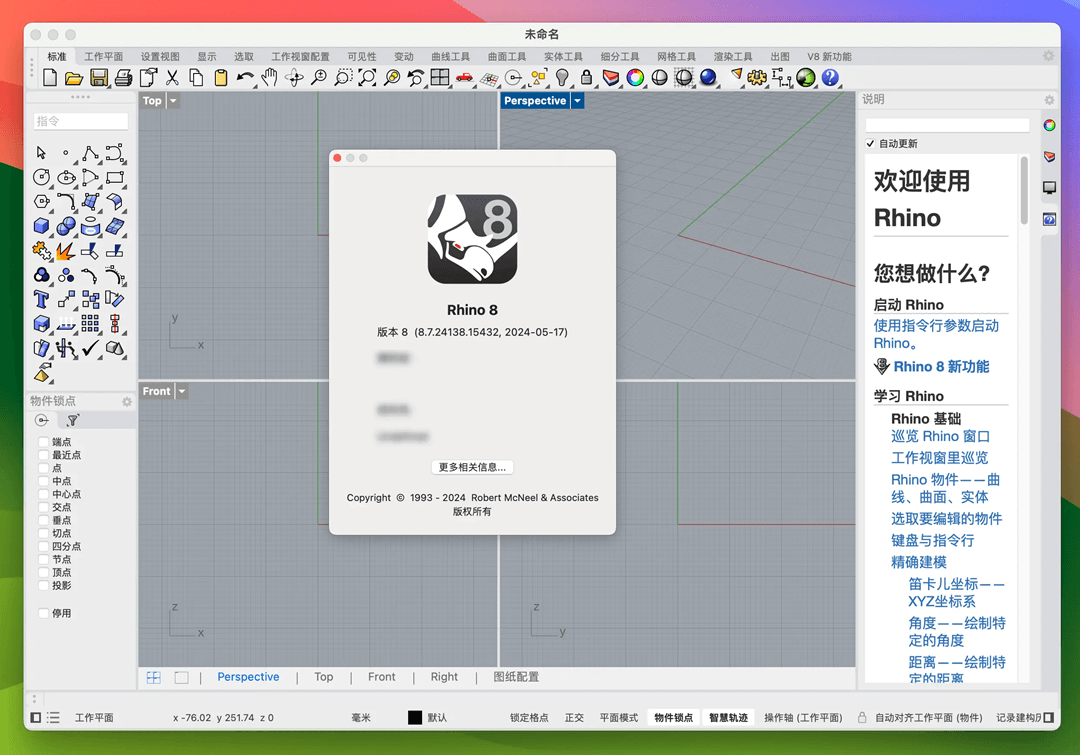

方法一：使用Rhino打开

由于3DM属于Rhino原生格式，因此使用Rhino查看能够完整保留模型数据。

适用于：

• 工业设计师

• 产品造型工程师

• 曲面设计工程师

但对于工艺、采购、生产和质量部门来说，仅仅为了查看模型而安装专业设计软件，成本相对较高。

方法二：转换为通用格式查看

部分企业会将3DM转换为STEP、IGES、Parasolid、STL等格式，然后利用其他CAD软件查看。

这种方式虽然能够解决兼容问题，但会增加数据转换工作，同时也可能带来版本管理和数据同步问题。

方法三：使用专业3D模型查看软件——3D一览通

对于制造企业来说，真正需要查看模型的人往往不是设计工程师。

工艺人员需要查看装配关系，质量人员需要分析产品结构，采购人员需要确认零部件信息，项目负责人则需要组织设计评审。

如果每位参与人员都安装Rhino，不仅增加软件成本，也会提高培训和维护难度。

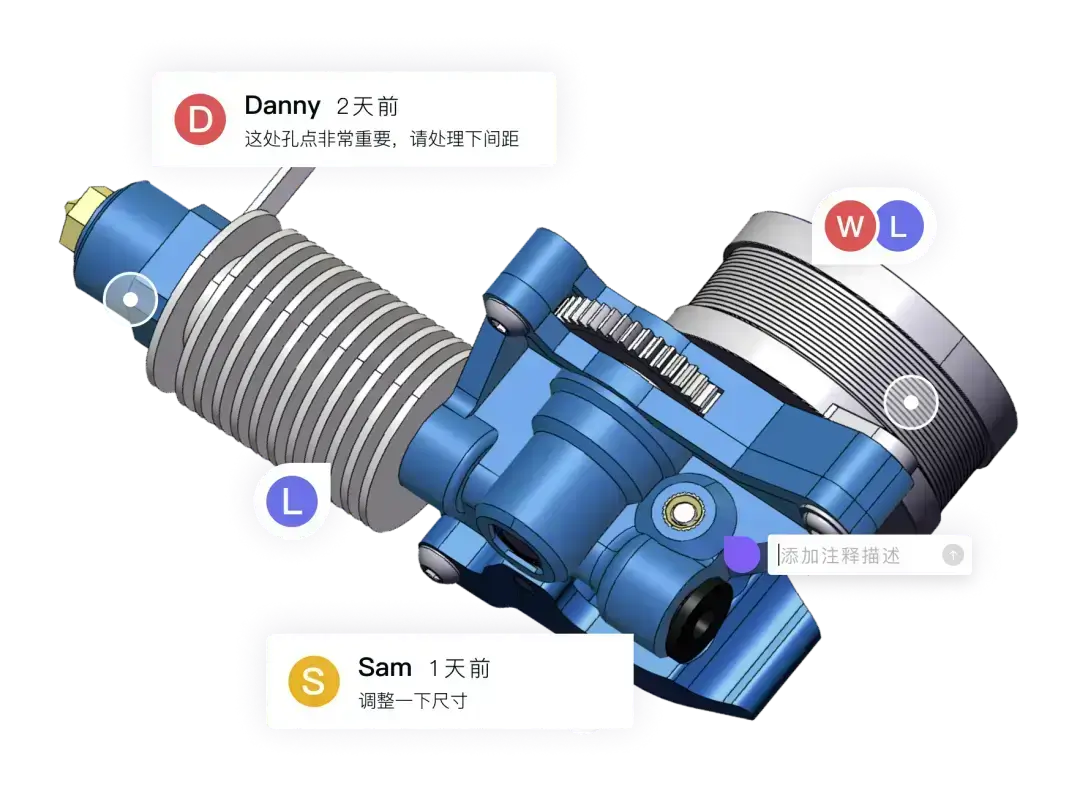

3D一览通支持包括3DM在内的50多种主流CAD格式查看。用户无需安装Rhino，即可快速浏览模型结构和工程数据。

除了基础查看功能外，还支持模型测量、剖切分析、爆炸展示、批注评审等功能，能够满足设计评审、工艺规划、生产协同等场景需求。对于需要跨部门共享模型数据的企业来说，可以有效降低三维数据使用门槛，提高设计数据流转效率。

当企业收到3DM文件时，与其单纯关注3DM格式用什么软件打开，更应该关注如何让设计数据被研发、工艺、生产和质量等部门共同使用。

选择合适的3D模型查看工具，不仅能够解决3DM文件查看问题，还能够帮助企业实现更高效的设计协同和数据共享，让三维模型真正发挥价值。
