SolidWorks 支持哪些文件格式？一文看懂零件、装配与中性格式

SolidWorks 是广泛应用于机械、汽车、航空、消费电子等行业的三维 CAD 设计软件，主要用于零件建模、装配设计与工程图绘制。在产品研发、设计评审和制造准备过程中，不同文件格式直接影响数据传递、协作效率和制造准确性。本文将梳理 SolidWorks 的核心文件类型与中性格式，帮助设计人员和工程团队更高效地选择与使用文件格式，避免信息丢失和兼容问题。

SolidWorks 的三大核心文件类型

SLDPRT/ SLDASM/ SLDDRW是 SolidWorks 专有格式，只能由 SolidWorks 或其配套查看器（如 eDrawings）完整识别，通常保留完整设计历史与特征树。

1. SLDPRT

SolidWorks Part 零件文件格式，存储单个零件的几何、特征和材料属性，是装配和工程图的基础。

2. SLDASM

SolidWorks Assembly 装配文件格式，组合多个零件，保存装配关系和约束，用于整体结构验证和干涉检查。

3. SLDDRW

SolidWorks Drawing 工程图文件格式，生成二维图纸，包含视图、尺寸标注和技术要求，为制造和检验提供依据。

SolidWorks 支持的中性格式

在实际项目中，设计数据往往需要在不同 CAD 系统、供应商或客户之间流转。为了保证模型几何和信息能够被不同软件识别而不丢失，行业中引入了 中性格式（Neutral Format） 的概念。中性格式不依赖特定 CAD 软件内核，能够保存几何、拓扑或曲面信息，便于跨系统交换和长期存档。SolidWorks 支持多种主流中性格式，以满足内部设计协作及对外数据传递需求。

1. STEP

最常用的三维中性格式，保留几何与装配结构信息，适合交换三维曲面、体模型、装配结构，兼容大多数 CAD 系统（SolidWorks、CATIA、Creo、NX 等）

2. IGES

典型的中性格式，可保存几何、曲面、线框及部分拓扑信息，但不保留参数化特征。适合不同 CAD 系统间的三维模型交换，常用于供应商协作和跨软件数据传递。通常用于曲面数据交换，历史悠久，但在装配结构信息交换方面稍弱于 STEP。

3. Parasolid（x_t / x_b）

SolidWorks 内核格式，保留高精度几何和参数特征，支持装配和零件信息，用于内核间交互或二次开发，也可作为跨系统设计交换的可靠格式。

4. STL

只保存三角网格几何信息，不包含参数化特征或装配关系，主要用于 3D 打印、快速成型和有限元分析，不适合作为设计修改或跨 CAD 系统交换的主格式。

不同文件格式的典型使用场景

SolidWorks 提供了多层次的文件格式支持，每种格式在不同场景中发挥着独特作用。

内部设计：SLDPRT 与 SLDASM，用于零件建模和装配设计。

对外协作：STEP、IGES 或 Parasolid，用于供应商或客户间的数据交换。

下游制造：SLDDRW 或 STL，为生产和检验提供可直接使用的图纸或模型。

总的来说，原生格式SLDPRT / SLDASM / SLDDRW，设计完整性最高；中性交换格式STEP / IGES / Parasolid，可以跨 CAD 通用；轻量格式STL / DXF / DWG，查看友好。

文件格式选择不当的常见问题

在实际设计和协作中，错误或不当的文件格式选择往往会带来一系列问题，影响设计数据完整性、装配准确性和跨部门协作效率。常见风险包括：

1. 信息丢失

使用 STL 等轻量格式时，仅保留三角网格几何，不包含参数化特征或历史特征树，导致零件修改困难，设计迭代受限。

2. 装配关系失效

非原生格式导入装配体可能破坏零件约束和干涉关系，使装配结构不完整，需要额外时间进行修复。

3. 版本兼容问题

不同 CAD 版本或软件之间导入导出文件，可能出现几何偏差、缺失或错误显示，增加沟通成本和生产风险。

正确理解和选择文件格式，可有效降低这些风险，确保设计、评审和制造环节顺畅衔接。

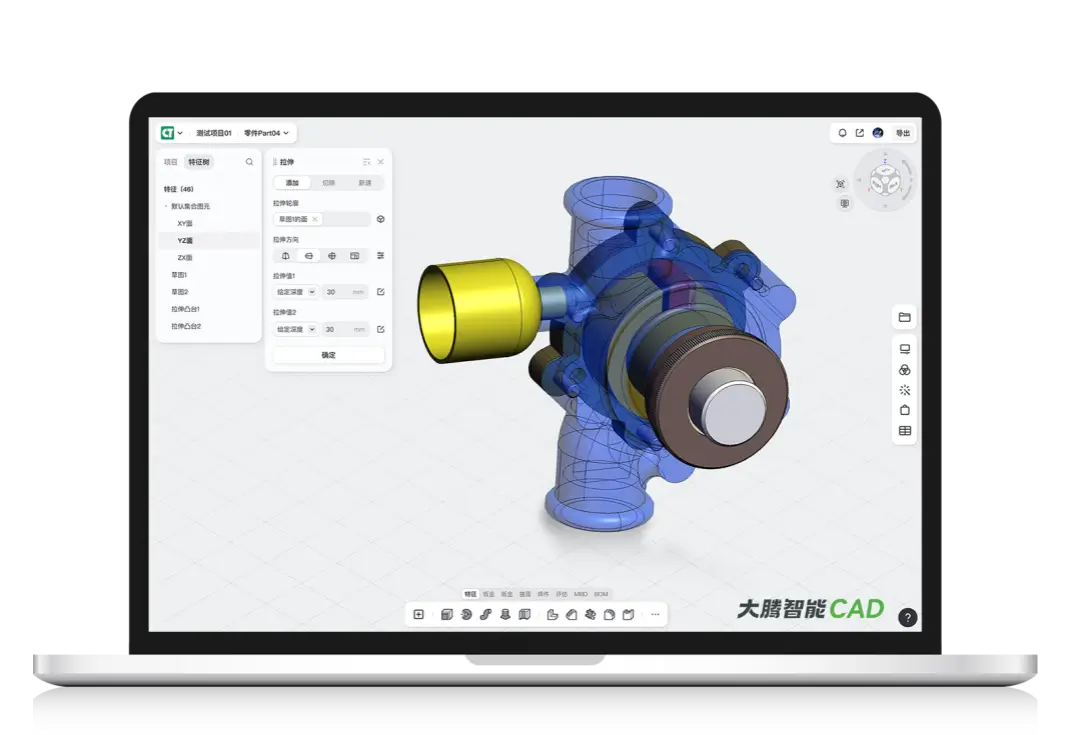

在多系统协作和快速模型查看场景中，传统桌面 CAD 往往存在操作门槛和效率瓶颈，SolidWorks 软件同样不可避免。作为Web 端协同设计的云原生 3D CAD 软件，大腾智能CAD可以完全平替SolidWorks。它无需复杂安装，联网即用，集三维建模、AI智能辅助设计、实时协同功能于一体，支持多格式导入、跨部门协作和云端存储，全面适配制造业生产场景，是制造企业在内部设计和供应链协作中的理想选择。
