SolidWorks文件如何导出为STP/STEP？完整操作与技巧

SolidWorks是制造业主流三维设计工具，但原生文件（.sldprt / .sldasm）在跨软件协作和供应链交付时存在局限。而STP/STEP文件作为工业通用中性格式，可以兼顾几何与装配结构，是解决跨系统协作的标准方式。这也引出了一个关键问题：SolidWorks怎么导出STP/STEP文件？

为什么需要导出SolidWorks文件为STP/STEP？

导出STP/STEP文件的需求来源于以下几个现实场景：

1. 跨软件协作

不同供应商或合作方使用不同CAD系统，直接使用 .sldprt/.sldasm 文件可能打不开或丢失信息。STP/STEP格式保证几何和结构信息在各类CAD软件间一致。

2. 对外交付和客户评审

工程交付、项目评审或供应商加工要求提供通用可读格式。STP/STEP文件能够完整呈现零件与装配体信息，适用于审批、测量和验证。

3. PDM/MES 系统集成

STP/STEP文件可直接流入企业 PDM、MES 系统，用于设计验证、生产规划、质量管理和版本追踪。

4. 工业通用格式优势

STP/STEP文件能够保留装配关系、几何特征和必要的可视化信息，是长期数据存档和跨平台交流的首选。

STEP/STP格式基础

1. STP与STEP的关系

• 两者是同一种文件格式，区别仅在于文件后缀：.step或 .stp。

• 作为ISO标准格式，STEP兼顾几何和结构信息，适用于跨平台交换。

2. 常见STEP标准

• AP203：仅包含几何和结构信息，兼容性广，工业中最常用。

• AP214：在AP203基础上增加颜色、层和注释信息。

• AP242：支持PMI（产品制造信息）和模型定义，适用于数字化制造，但旧系统兼容性略低。

在实际工程中，AP203以兼容性为主，是跨软件协作最稳妥的选择。

SolidWorks导出STP/STEP的操作步骤

掌握标准操作是确保数据可靠传递的前提。以下为核心操作：

步骤一：单个零件导出为STEP

操作步骤：

1. 打开零件文件（.sldprt）

2. 点击“文件——另存为”

3. 在保存类型中，“选择STEP——AP203/AP214/AP242”

4. 建议命名中包含版本号或日期，并选择规范路径

步骤二：装配体导出为STEP

操作步骤：

1. 打开装配体文件（.sldasm）

2. 执行“文件——另存为——STEP”

3. 设置导出选项：保持装配层级或合并为单体

注意事项：

• 保持装配层级有利于下游PDM、MES系统管理零件关系。

• 合并为单体适合快速查看或打印。

STEP导出选项详解

导出STEP文件时，选项设置直接影响文件兼容性、体积和精度：

1. 单一实体vs装配结构

• 装配结构：便于 PDM 管理和协同审查

• 单一实体：文件体积小，适合快速查看

2. 精度设置

• 曲面/实体精度过高会导致文件异常大

• 精度过低可能丢失细节，影响制造或验证

3. 颜色、层级与参考几何

• 保留颜色和层级信息可提升设计评审体验

• 非关键参考几何可忽略，减小文件大小

导出后常见问题及解决思路

1. 模型打不开或报错

建议：检查零件是否完整建模，避免未闭合曲面或错误特征

2. 丢失装配关系或颜色

建议：确认导出选项勾选“保持装配结构”和“保留颜色”

3. 文件体积异常

建议：调整精度或删除非必要参考几何

4. 与其他CAD软件不兼容

建议：优先使用AP203格式，确保最大兼容性

STEP导出后的查看与交付

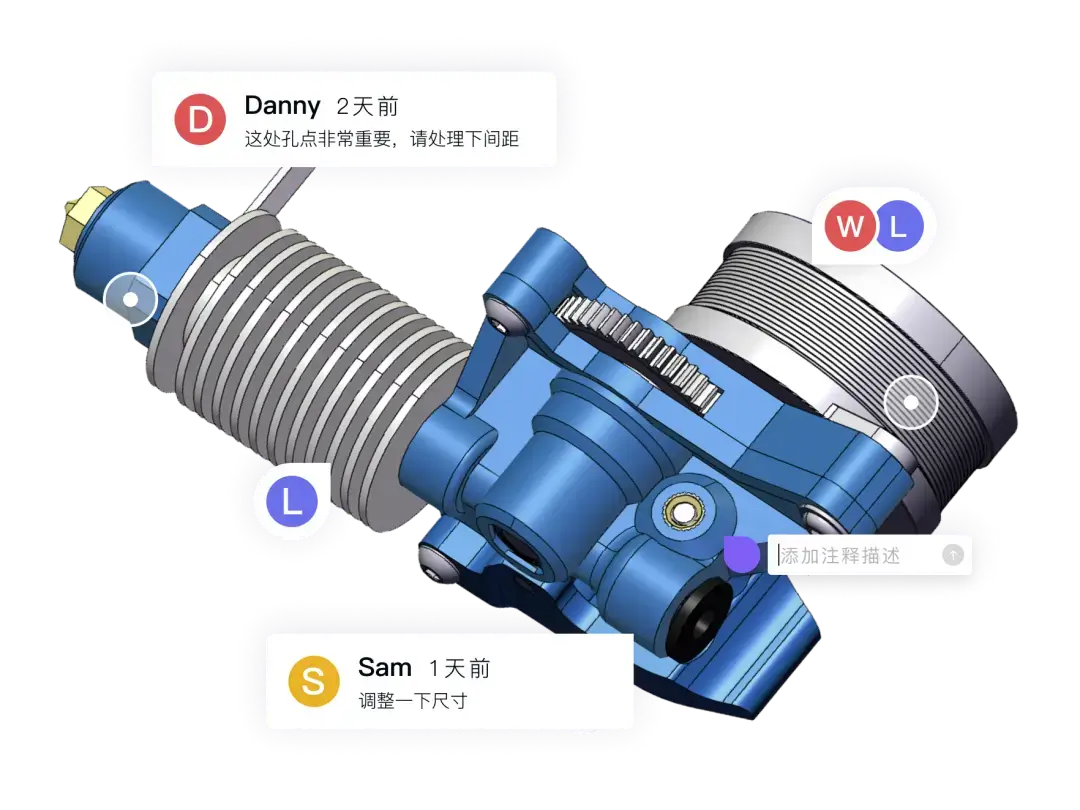

并非所有岗位都需使用SolidWorks打开STP/STEP文件，尤其是非设计岗位。3D看图软件提供高效解决方案，以3D一览通为例，它无需下载安装，兼容50+主流CAD格式。

• 快速查看：零件与装配体信息一目了然

• 爆炸、剖切与测量：便于设计评审和生产工位确认

• 批注与评审：支持多人协作和反馈

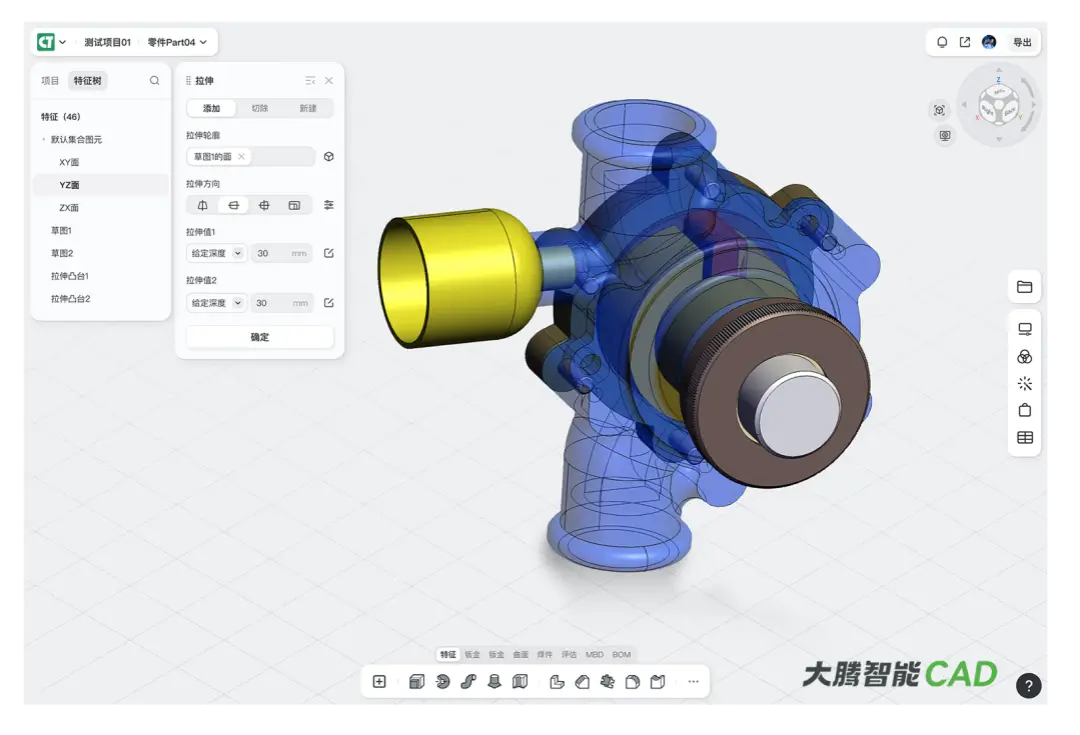

对需要建模或修改的岗位，仍推荐使用正版SolidWorks或大腾智能CAD（国产云原生3D CAD），确保设计数据完整、安全，且与STP/STEP文件无缝互通。

掌握STP/STEP文件导出操作、合理设置导出选项，并结合3D看图软件，企业不仅能保证设计数据完整，还能提升跨部门协同效率，为数字化、规范化制造奠定基础。
